Système de serrage multiple 41510 series
mécaniquemanuelpour pièces à usiner

système de serrage multiple
système de serrage multiple
système de serrage multiple
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
mécanique, manuel
Applications
pour pièces à usiner, pour usinage
Autres caractéristiques
réglable, modulaire, multiple, en acier, vertical, horizontal

Description

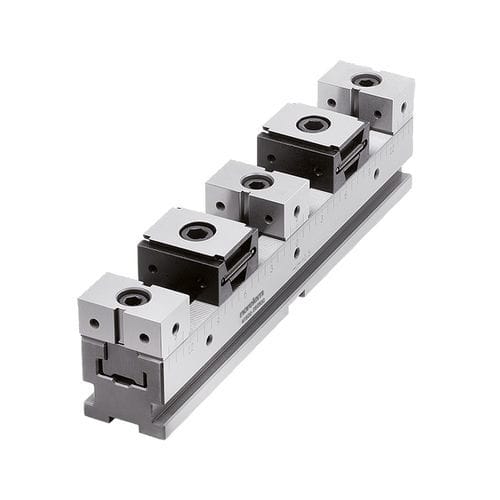

Systèmes de bridage multiple avec mors de serrage double face Mors fixe ES Matière : Bride d’assemblage et butée fixe en acier à outils. Mors de serrage en acier de cémentation. Les systèmes de bridage multiple peuvent être fixés via différentes interfaces. 1. Bord de serrage latéral pour kit de brides de serrage. Les brides de serrage peuvent être fixées dans n'importe quelle position. 2. Alésages pour vis à tête cylindrique selon DIN. 3. Alésages de positionnement Ø25 mm pour systèmes de serrage à point zéro courants avec intervalles de 200 mm. 4. Alésages de positionnement Ø16 mm pour systèmes de serrage à point zéro avec intervalles de 96 mm. 5. Trois rainures de centrage avec 18H7 pour l'alignement longitudinal et transversal sur les tables à rainures en T. 6. Trous lisses Ø12F7 et Ø16F7 pour systèmes modulaires avec trous espacés de 40 ou 50 mm. versions disponibles : - avec mors de serrage double face avec mors fixe ES / 41510. - avec mors de serrage double face avec mors fixe DS / 41510-10. - avec mors de serrage une face avec mors fixe ES / 41510-20. Plusieurs systèmes de bridage multiple de longueurs différentes peuvent être montés l'un derrière l'autre ou l'un à côté de l'autre La denture de précision permet un positionnement très précis des mors fixes. Grâce à la graduation latérale des brides d’assemblage, il est possible de consigner la position de chaque mors fixe pour pouvoir le régler à l'identique en cas de répétition Des butées peuvent être montées sur les taraudages latéraux. L'actionnement de la vis de serrage dans les mors de serrage à coin permet de déplacer les mors de serrage et de caler les pièces à usiner contre les mors fixes.
