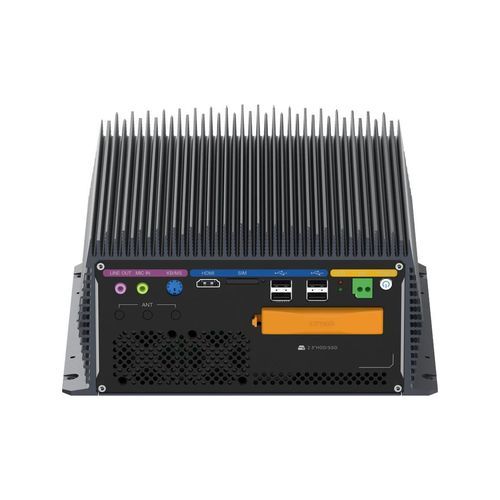

PC expansion eBOX-3000H-S series

boxde bureauIntel® Pentium

Aperçu
PC box sans ventilateur compatible avec les processeurs Intel® 12e/13e/14e génération Celeron/Pentium/Core™ i-series (TDP jusqu'à 65W). Équipé de 2× ports Intel GbE, 6× ports série (4× RS-232 + 2× RS-232/RS-485), prise en charge d'affichage double (VGA/DVI/HDMI), extensible via PCIe x16 (SE) ou 2× PCI (SP), stockage M.2 + SATA, mini PCIe pour modules sans fil, prise M.2 Key-B pour 5G et alimentation DC 12–24V.

Principales caractéristiques

• Châssis en aluminium sans ventilateur conçu pour une exploitation industrielle 24/7
• Prend en charge Intel® 12e/13e/14e génération Celeron/Pentium/Core™ i-series (TDP jusqu'à 65W)
• 2 × ports Ethernet Gigabit Intel (GbE)
• 6 × ports série : 4 × RS-232 (COM1–4) + 2 × RS-232/RS-485 (COM5–6)
• Affichage double via VGA + HDMI + DVI (affichages asynchrones)
• Prêt pour extension : PCIe x16 (SE) ou 2 × PCI (SP) pour cartes additionnelles
• Emplacement(s) Mini PCIe pour modules Wi‑Fi / 4G ; emplacement M.2 Key-B pour module 5G
• Stockage : M.2 (2242/2280) SATA + SATA3.0 (jusqu'à 6Gb/s)
• USB : 4 × USB3.0 et 4 × USB2.0
• Alimentation DC large plage : DC 12–24V, adapté aux armoires de contrôle

Fonctionnalités (supplémentaires)

• BIOS AMI UEFI (128Mbit)
• Chipset Intel H610
• 2 × emplacements SO-DIMM DDR4 260 broches 3200MHz, jusqu'à 64GB
• Minuterie watchdog programmable (1–255 niveaux)
• Compatibilité OS : Windows 10, Windows 11, Linux

Caractéristiques techniques

• Nom du modèle : eBOX-3000H-SE (SE) / eBOX-3000H-SP (SP)
• Processeur : Intel® 12e/13e/14e génération Celeron/Pentium/Core™ series, TDP jusqu'à 65W
• BIOS : AMI UEFI 128Mbit
• Chipset : Intel H610
• Mémoire : 2 × SO-DIMM DDR4 260 broches 3200MHz, jusqu'à 64GB
• Stockage : 1 × M.2 2242/2280 Key-M (SATA3.0 jusqu'à 6Gb/s) ; 1 × SATA3.0 (jusqu'à 6Gb/s)
• USB : 4 × USB3.0, 4 × USB2.0
• Ports série (COM) : 4 × RS-232 (COM1–4) ; 2 × RS-232/RS-485 (COM5–6)
• Emplacements d'extension (SE) : 1 × PCIe x16 ; 1 × Mini PCIe (Wi‑Fi/4G) ; 1 × M.2 Key-B (extension 5G)
• Emplacements d'extension (SP) : 2 × PCI ; 1 × Mini PCIe (Wi‑Fi/4G) ; 1 × M.2 Key-B (extension 5G)
• LAN : 2 × Intel GbE LAN
• VGA : Jusqu'à 1920 × 1200 @60Hz ; prise en charge d'affichage double asynchrone
• HDMI : Jusqu'à 4096 × 2160 @30Hz ; prise en charge d'affichage double asynchrone
• DVI : Jusqu'à 1920 × 1200 @60Hz ; prise en charge d'affichage double asynchrone
• Watchdog : Programmable 1–255 niveaux
• Systèmes d'exploitation : Windows 10, Windows 11, Linux
• Alimentation : DC 12–24V
• Dimensions (L×l×H) : 242 mm × 240 mm × 117.73 mm
• Poids net : 4.7 kg
• Température de fonctionnement : -20°C à 60°C (utiliser SSD)
• Température de stockage : -40°C à 80°C (utiliser SSD)
• Humidité relative : 5–95% HR @40°C, sans condensation
• Vibration (avec SSD) : 1.5 Grms, IEC 60068-2-64, aléatoire, 5–500Hz, 1 h/axe
• Choc (avec SSD) : 10G, IEC 60068-2-27, demi-sinus, 11 ms
• EMC : CE / FCC Classe A
• Numéros de commande : B63.3000H.SE.0001 — eBOX-3000H-SE (sans CPU, H610, 1× PCIe) ; B63.3000H.SP.0001 — eBOX-3000H-SP (sans CPU, H610, 2× PCI)
• Configurations/options : Mémoire DDR4 : 4GB, 8GB, 16GB ; SSD 2.5" : 128GB, 256GB, 512GB ; M.2 SSD : 512GB, 1TB ; Module 4G (Mini PCIe) : EC20, EG25, EC25
