Protection de bride

Présentation du produit

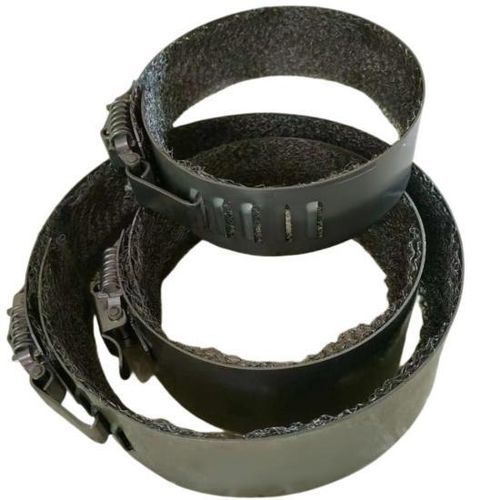

Les protections de bride en maille inox multicouche BSTFLEX associent une bande métallique extérieure à un insert interne en maille inox multicouche pour assurer une protection contre les projections sur les liaisons à brides industrielles. La maille est positionnée autour de l'assemblage afin d'interrompre un jet de fuite concentré tandis que la fermeture amovible permet l'accès lors des opérations de maintenance planifiées. Les dimensions du capot, le grade d'inox et la construction de la maille sont spécifiés en fonction de la géométrie de la bride et des conditions de service.

Pourquoi la maille interne est-elle importante
La bande extérieure entoure le périmètre de la bride tandis que la maille multicouche se place à l'intérieur du capot autour du joint. Sa fonction est d'interrompre et de répartir un jet de fuite concentré plutôt que de laisser le fluide agir directement sur une surface métallique lisse. La performance protectrice dépend de la construction complète, de l'ajustement et des conditions de service ; le grade de la maille, son agencement, sa couverture et sa fixation doivent figurer dans la spécification produit convenue. Ce produit est une protection contre les projections externe, il ne constitue pas une enveloppe étanche sous pression ni une réparation d'une bride défaillante ; il ne remplace pas la fonction d'étanchéité du joint, des faces de bride et des boulons.

Trois éléments de l'ensemble de protection

• Bande extérieure en inox : La bande métallique formée se positionne autour de l'extérieur de l'assemblage de bride. Le diamètre et la largeur de la bande sont adaptés à la connexion pour éviter les interférences avec les boulons, l'équipement adjacent ou l'isolation existante.
• Insert en maille inox multicouche : La maille multicouche interne est placée à l'intérieur du capot autour du joint. La maille doit rester correctement positionnée dans la protection assemblée ; ses dimensions, son agencement et les détails de fixation sont définis dans la configuration approuvée.
• Fermeture amovible : Une fermeture à loquet permet d'ouvrir l'ensemble pour la pose et de le retirer lors de la maintenance planifiée. Le design de la fermeture et les matériaux des composants sont confirmés conjointement avec les exigences de la bande et de la maille.

Spécifications produit et détails de commande
Item | Description
Produit | Protection de bride en maille inox multicouche
Marque | BSTFLEX
Construction | Bande métallique extérieure avec insert interne en maille inox multicouche
Spécification matériau | Grades d'inox pour la bande, la maille et la fermeture à confirmer dans le devis
Configuration de la maille | Agencement des couches, couverture et retenue conformément à la spécification d'ensemble convenue
Fermeture | Fermeture à loquet amovible, détails finaux confirmés sur le dessin produit
Adaptation à la connexion | Spécifiée selon la norme de bride, le diamètre extérieur, la largeur assemblée et l'espace disponible
Fonction prévue | Protection externe contre les projections sur bride ; pas une réparation de fuite ni un confinement étanche sous pression
Conditions de service | Le fluide, les températures normales et maximales et la pression doivent être examinés pour l'assemblage proposé
Essais et documentation | Les critères d'acceptation et la documentation nécessaires doivent être identifiés avant la confirmation de la commande

Sélection des matériaux et applications
Précisez le grade d'inox requis pour tous les composants pertinents, y compris la maille et le loquet. N'assumez pas que l'identification du matériau de la bande extérieure définit automatiquement le matériau de l'ensemble complet. Les usages typiques incluent la vapeur, le fioul, les huiles lubrifiantes et les systèmes diesel ; chaque application nécessite une revue du fluide, des conditions d'exploitation, de la géométrie de la connexion et de l'objectif de protection avant de sélectionner une configuration. Pour les projets avec exigences environnementales, marines ou d'inspection particulières, incluez ces exigences dans la spécification initiale afin que toute qualification ou documentation d'essai requise s'applique à l'ensemble fourni et à ses conditions d'utilisation déclarées.

Adapter la protection en maille à la connexion réelle
Fournissez la norme de bride, la taille nominale et la désignation de pression ainsi qu'un dessin ou des dimensions mesurées. Le diamètre extérieur, la largeur assemblée, les projections de boulons et l'espace environnant sont des éléments importants pour le dimensionnement de la protection. Des photographies montrant l'avant et le côté de la connexion et un tableau de brides pour des installations multiples sont utiles pour examiner les tailles et les restrictions d'accès.

Considérations d'installation et de maintenance
L'installation doit suivre les instructions d'assemblage approuvées et les procédures de sécurité du site. Le personnel autorisé doit sécuriser la connexion avant de poser ou d'enlever la protection. Ne vous approchez pas d'une fuite active pour installer ou ajuster un capot. Vérifiez la taille de la protection et positionnez la maille conformément au dessin approuvé. Sécurisez la fermeture sans forcer la bande ni déplacer la maille. Gardez libres toutes les dispositions d'inspection, de drainage ou de ventilation spécifiées. Lors des inspections programmées, examinez la bande, la maille et le loquet pour détecter tout dommage, corrosion, contamination ou déplacement ; l'utilisation continue doit être évaluée en fonction de l'état de l'ensemble complet.

Questions fréquemment posées

• Est-ce une protection doublée de maille ou un capot constitué uniquement de maille ? La construction combine une bande métallique extérieure et un insert interne en maille inox multicouche ; la maille et la bande périphérique sont spécifiées comme parties d'un même ensemble de protection.
• L'ajout de maille confère-t-il la même performance à chaque protection de bride ? Non. La performance doit être évaluée selon les matériaux réels, l'agencement de la maille, la couverture, l'ajustement et les conditions de service. Un insert en maille seul n'atteste pas d'une capacité de pression ou d'un résultat de maîtrise des brumes donné.
• La désignation de pression de la bride peut-elle servir de cote de pression pour la protection ? Non. La désignation de la bride identifie la connexion de tuyauterie. Toute exigence de performance ou d'essai pour le bouclier anti-projection doit être spécifiée séparément pour l'ensemble complet.
• Ces protections peuvent-elles arrêter une fuite existante sur une bride ? Elles ne sont pas proposées comme dispositifs de réparation de fuite. Une connexion qui fuit nécessite les procédures appropriées d'isolement, d'inspection et de réparation. La protection contre les projections ne restaure pas l'intégrité de l'étanchéité de la bride.

Caractéristiques / Spécifications techniques

• Produit : Protection de bride en maille inox multicouche
• Marque : BSTFLEX
• Construction : Bande métallique extérieure avec insert interne en maille inox multicouche
• Spécification matériau : Grades d'inox pour bande, maille et fermeture (confirmés selon devis)
• Configuration de la maille : Agencement des couches, couverture et retenue selon la spécification d'ensemble convenue
• Fermeture : Fermeture à loquet amovible (détails sur le dessin produit)
• Adaptation à la connexion : Spécifiée selon la norme de bride, diamètre extérieur, largeur assemblée et dégagement disponible
• Fonction prévue : Protection externe contre les projections sur bride (pas de confinement sous pression ni de réparation de fuite)
• Conditions de service : Fluide, températures normales et maximales, et pression à examiner pour l'assemblage proposé
• Essais & documentation : Critères d'acceptation et documentation à identifier avant confirmation de commande
• Commande (moq) : 1
