Protection de bride BSTFLEX

Vue d'ensemble

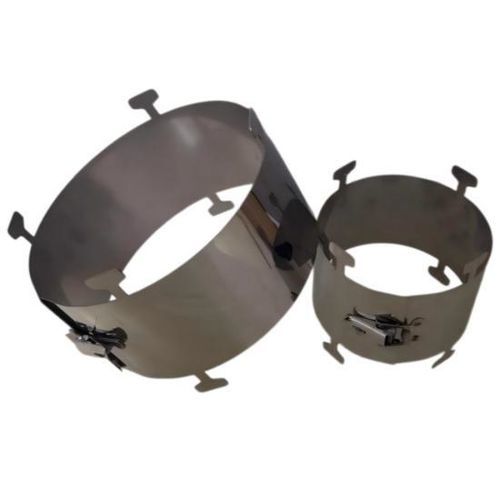

Les protections de bride à bande en acier inoxydable BSTFLEX sont des capots métalliques amovibles conçus pour s'ajuster à l'extérieur du périmètre des assemblages de brides boulonnées. La bande formée, ouverte sur les côtés, les languettes de bord formées et le loquet en acier inoxydable assurent un montage externe sécurisé tout en permettant le retrait pour inspection et maintenance. Le diamètre et la largeur de la bande sont choisis en fonction de la géométrie de la bride assemblée et des dégagements d'installation. La nuance de matériau et les exigences spécifiques sont confirmées lors du devis.

Caractéristiques clés

• Bande en acier inoxydable formée, ouverte sur les côtés, entourant le périmètre de la bride
• Languettes de bord formées selon le dessin de référence ; agencement final confirmé par dessin
• Fermeture par loquet en acier inoxydable pour ouverture et retrait externes
• Montage externe autour de la bride assemblée (ne s'insère pas entre les faces de bride)
• Dimensionnement basé sur la géométrie de la bride (diamètre de bande, largeur et dégagement) et non uniquement sur le diamètre nominal du tuyau

Construction et spécifications de commande
Article : Spécification ou exigence de commande
Type de produit : Protection de bride à bande en acier inoxydable
Marque : BSTFLEX
Construction du corps : Bande formée en acier inoxydable avec côtés ouverts
Nuance du matériau : Indiquez la nuance d'acier inox requise dans la demande ; confirmée dans le devis
Fermeture : Loquet en acier inoxydable ; confirmer le matériau des composants à la commande
Configuration des bords : Languettes formées selon le dessin de référence ; agencement final selon dessin convenu
Position d'installation : Montage externe autour de l'assemblage de bride
Dimensions principales : Diamètre de bande, largeur de bande et dégagement autour de la connexion assemblée
Référence norme de bride : Dimensions HG/T 20592 ; indiquer la taille et la désignation de pression lors de la commande
Autres normes de bride : Fournir la norme applicable et le plan dimensionnel pour examen
Informations d'application : Milieu de procédé, température et pression de service et fonction de protection requise

Informations à fournir pour un dimensionnement correct

• Norme de bride, taille nominale et désignation de pression (établit la série et la référence dimensionnelle)
• Diamètre extérieur de la bride (détermine le diamètre de la bande et l'ajustement)
• Largeur de la connexion assemblée (détermine la largeur de bande et la zone couverte)
• Projections des boulons et écrous (identifient les interférences possibles avec la bande, les languettes ou la fermeture)
• Diamètre extérieur du tuyau et obstacles proches (espace disponible pour positionnement et retrait)
• Photos avant et latérales (détails d'installation non visibles sur les plans)

Conseils d'application
Applications courantes : procédés chimiques, pharmaceutiques et tuyauteries d'unités de production d'énergie. Pour les services vapeur ou sels fondus, préciser le milieu et les conditions d'exploitation avant sélection. Pour les valves, préciser chaque connexion bride séparément et fournir des photos montrant le corps de vanne, la manette ou l'actionneur ; une bande autour d'une bride n'enferme pas le mécanisme de la vanne. Pour les fonctions de protection contre pulvérisation, indiquer la performance requise et les essais demandés. Une bande métallique externe seule n'est pas un dispositif d'étanchéité ou de suppression des brouillards validé à moins qu'une construction interne additionnelle ne soit spécifiée et convenue.

Installation et inspection
Confier la pose à du personnel autorisé, conformément aux procédures d'intervention sécurisées du site, incluant isolement, dépressurisation et refroidissement si nécessaire. Ne pas approcher une fuite active pour installer ou ajuster la protection. Vérifier les dégagements autour des boulons et des équipements avant d'engager le loquet. Ne pas forcer ni déformer la bande pour compenser une taille incorrecte. Inspecter la bande, les languettes et la fermeture pour dégradation, déformation ou corrosion avant réutilisation. Ce produit est une protection externe et n'est pas une pince de réparation étanche ; il ne répare pas un joint défaillant, une bride endommagée ou une liaison boulonnée défectueuse.

Questions fréquemment posées (extraits)

• Différence vs capot à enveloppe complète : la protection à bande entoure le périmètre et laisse les côtés ouverts ; le capot à enveloppe complète comporte des panneaux latéraux annulaires et une géométrie de couverture différente
• Interchangeabilité : ne pas supposer qu'une protection convient à toutes les brides d'un même diamètre nominal ; vérifier norme, désignation de pression, diamètre extérieur et largeur assemblée
• Classe de pression : la désignation de pression de la bride identifie la liaison tuyauterie mais ne définit pas la performance protectrice d'une protection externe ; préciser les essais si requis
• Isolation thermique : la bande métallique n'est pas une veste isolante amovible ; spécifier l'isolation thermique séparément si nécessaire

Spécifications techniques

• Type de produit : Protection de bride à bande en acier inoxydable
• Marque : BSTFLEX
• Construction du corps : Bande formée en acier inoxydable avec côtés ouverts
• Fermeture : Loquet en acier inoxydable
• Configuration des bords : Languettes formées (agencement final selon dessin convenu)
• Installation : Montage externe autour de la bride assemblée
• Dimensions principales : Diamètre de bande, largeur de bande, dégagement d'installation
• Norme de bride de référence : HG/T 20592 (autres normes acceptées avec plans)
• Données d'application requises : Plan de bride ou dimensions mesurées, milieu de procédé, température et pression de service
