Système de mesure tridimensionnelle contrôlé par ordinateur APDIS MV4x0

portablepour grandes piècesbord de ligne

Présentation

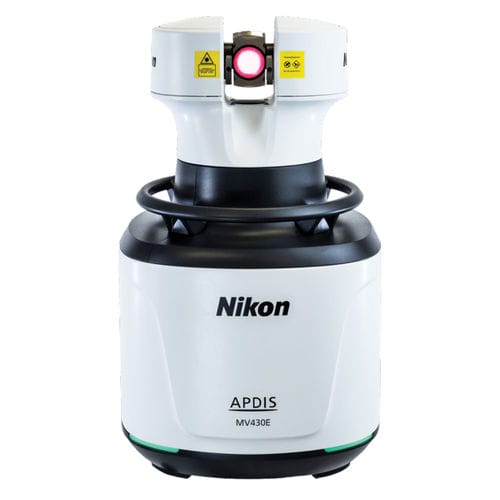

APDIS de Nikon est une génération de Laser Radar destinée aux inspections rapides, automatisées et sans contact. Le système fournit des mesures absolues et répétables à distance sans sondes, cibles ni préparation de surface, facilitant l’automatisation des contrôles sur des pièces complexes, délicates ou difficiles d’accès.

Mesure automatisée sans contact
APDIS capture les détails à distance sans contact physique, éliminant le besoin de préparation de pièces, de cibles ou d’adaptateurs. Il s’adapte aux tâches d’inspection répétitives sur chaîne, en atelier ou en laboratoire métrologique.

Avantages clés

• Productivité élevée : mesures automatisées rapides avec temps de mise en place réduit.
• Installation flexible : portable et adapté à l’atelier — mesures absolues réalisables in situ ou en ligne de production.
• Protection de la pièce et de l’opérateur : technologie laser longue portée maintenant une distance de sécurité.
• Préparation minimale : l’interférométrie hétérodyne permet de mesurer la plupart des surfaces sans cibles ni traitements.

Applications

• Automobile — mesures absolues d’entités sans préparation, pour production ou métrologie atelier.
• Aéronautique — automatisation de grands volumes pour calages, inspections d’assemblages et grandes pièces.
• Énergie — contrôle et mesure automatisée de grandes structures (composants d’énergies renouvelables).
• Espace — inspection non destructive de surfaces délicates et très réfléchissantes.

Comparatif modèles (extraits)
MV430 | MV450 | MV430E | MV450E
Plage : 0,5 m à 30 m | 0,5 m à 50 m | 0,5 m à 30 m | 0,5 m à 50 m
Débit : 4000 Hz (tous modèles)
Vitesse de balayage (paramètres par défaut) : MV430/MV430E – 500 pts/sec (≈2 s/cm2) | MV450/MV450E – 1000 pts/sec (≈1 s/cm2)
Mesure d’entités : Standard Feature Scan (MV430) | Enhanced Feature Scan (MV450)
Mesure de vibrations : MV450E – jusqu’à 2000 Hz ; sensibilité 1 µm/m (non applicable MV430)
Indice environnemental : IP54 (tous modèles)

Limites de travail et orientation
Limite de travail : 0,5 m – 30 m / 50 m
Azimut : ±180° | Élévation : ±45°

Précision (MPE)
MPE (base) : 20 µm + 5 µm/m
Terme angulaire additionnel : 13,6 µm/m

Précision de mesure de longueur 2 points (résumé)
Formule (MPE µm) : √(2(20 + 5·RAve)^2 + (13.6·RAve)^2) où RAve = distance moyenne en mètres.
Exemples (distance moyenne → MPE / Typique) : 0,5 m → 33 µm / 17 µm ; 1 m → 40 µm / 20 µm ; 2 m → 57 µm / 28 µm ; 5 m → 115 µm / 58 µm ; 10 m → 216 µm / 108 µm ; 20 m → 420 µm / 210 µm ; 30 m → 625 µm / 313 µm.

Notes
* Paramètres par défaut — stacking 4, espacement de points 0,1 mm, espacement de lignes 1 mm.
** Enhanced Feature Scan peut mesurer certaines entités jusqu’à deux fois plus vite que la variante standard ; vitesse dépend des réglages.

Caractéristiques techniques

• Modèles : APDIS MV4x0 (MV430, MV450, MV430E, MV450E)
• Plage de mesure : 0,5 m à 30 m (MV430/MV430E) ou 0,5 m à 50 m (MV450/MV450E)
• Débit de données : 4000 Hz
• Vitesse de balayage (défaut) : 500 pts/sec (séries MV430) / 1000 pts/sec (séries MV450)
• Modes de mesure d’entités : Standard / Enhanced Feature Scan
• Mesure de vibrations : MV450E jusqu’à 2000 Hz ; sensibilité 1 µm/m
• Limites de travail : Azimut ±180°, Élévation ±45°
• Précision (MPE) : 20 µm + 5 µm/m (base) ; terme angulaire 13,6 µm/m
• Indice environnemental : IP54
