Machine de mesure tridimensionnelle contrôlée par ordinateur APDIS BiW

sans brasbord de lignepour le contrôle qualité

Aperçu
Les stations APDIS Intelligent Quality Stations fournissent des systèmes MMT entièrement automatisés et sans contact pour carrosseries brutes et composants automobiles. Grâce au Radar Laser MV430E, ces stations offrent une installation en atelier ou en salle de métrologie, une mise en service rapide et des résultats qualité et analyses en temps réel.

Points clés

• Mesures jusqu'à six fois plus rapides que les MMT à contact traditionnelles.
• Conçues pour une installation en atelier ou en salle de métrologie avec programmation simplifiée.
• Fonctionnement sans contact : pas d'adaptateurs, de sondes ni de revêtements requis.
• Grande répétabilité et retour qualité en temps réel pour accélérer la prise de décision.
• Grande distance de travail et grilles de positions robot préprogrammées pour réduire les risques de collision et protéger pièces et opérateurs.

Mesures intelligentes
Configuration et capture automatisée rapides de caractéristiques avec haute précision et répétabilité. Permet la mesure d'une seule caractéristique jusqu'à de larges ensembles sans cibles ni adaptateurs.

Analyse intelligente
Retour de données en temps réel et outils d'analyse pour identifier rapidement les écarts et appliquer des stratégies d'inspection ciblées mesurant uniquement l'essentiel pour le contrôle qualité.

Qualité intelligente
Inspection de niveau métrologique sur le plancher de production avec installaton minimale, programmation simplifiée et options d'implantation flexibles pour placer le contrôle qualité là où il est requis.

Points forts du produit

• Technologie Laser Radar : MV430E pour des mesures rapides, automatisées et précises.
• Alignement indépendant du robot : calibrations à chaque position de mesure pour éliminer la variation liée au robot.
• Installation flexible : adapté à l'atelier ou à la salle de métrologie.
• Jeux de données efficaces : mesurer de 1 à 1000 caractéristiques avec des ensembles de données réduits.
• Couverture étendue : longue portée MV430E pour accéder à des caractéristiques inaccessibles aux autres technologies.
• Sécurité : grilles de positions robot préprogrammées et grande distance de travail ; certification de sécurité internationale.

Séries et modèles (extrait)

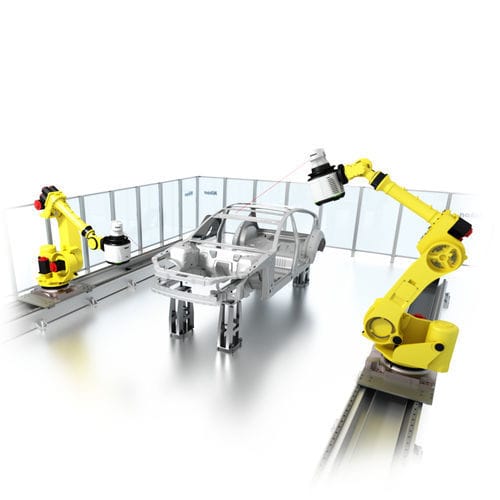

R‑Series — R180S : Robot et plateau tournant ; 1 x MV430E. R‑Series — R180D : Robot et plateau tournant double ; 1 x MV430E. DR‑Series — DR600 : Robot double sur rails ; 2 x MV430E. DR‑Series — DR600T : Robot double sur rails ; 2 x MV430E.

Dimensions d'installation et volumes de mesure (approx., mm)
R180S — Installation L x l x H : 8000 x 5000 x 4000 ; Volume de mesure X x Y x Z : 1800 x 1800 x 2200 ; Diamètre plateau : 1800 ; Course rail : S/O. R180D — Installation : 9000 x 11000 x 4000 ; Volume : 2 x 1800 x 2 x 1800 x 2 x 2200 ; Diamètre plateau : 1800 ; Course rail : S/O. DR600 — Installation : 11000 x 8000 x 4000 ; Volume : 9000 x 4000 x 3000 ; Diamètre plateau : S/O ; Course rail : 6000. DR600T — Installation : 13000 x 13000 x 4000 ; Volume : 9000 + 2 x 1800, 4000 + 2 x 1800, 3000 + 2 x 1800 ; Diamètre plateau : 1800 ; Course rail : 6000.

Remarques
La taille d'installation correspond à l'enclos et à la hauteur de dégagement minimale. Les volumes de mesure sont des valeurs internes approximatives ; la course du rail dépend de la configuration.

Caractéristiques techniques (extrait)

• Capteur : Radar Laser MV430E.
• Portée de mesure : typiquement 0,5 m–30 m (configurable).
• Fréquence de données : jusqu'à 4000 Hz (selon configuration).
• Précision (MPE) : nominale 20 µm + 5 µm/m (dépend de la configuration et de la distance).
• Protection : IP54 (selon capteur).
• Applications : inspection BIW, mesure châssis et composants, contrôle qualité en atelier ou en salle de métrologie.
