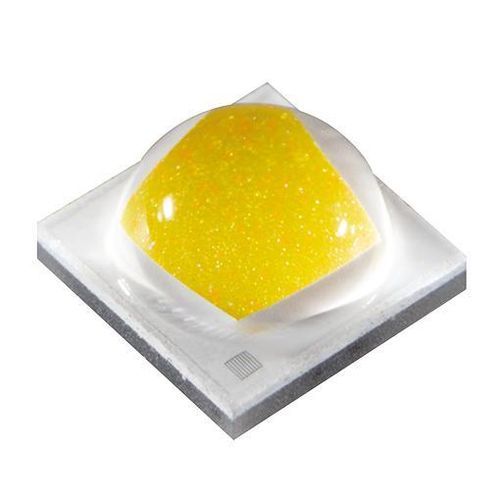

LED blanche NVSW119F-V1

carréeSMDpour éclairage

Aperçu

• Taille du boîtier : 3,5×3,5×2,3 mm
• Couleur : Blanc

Applications

• Éclairage routier
• High/Low Bay
• Projecteur
• Projecteur d'inondation (floodlight)
• Éclairage de zone

Version du produit

• Précédent : NVSW119F
• Actuel : NVSW119F-V1
• Suivant : -

Informations produit

• Statut de production : Not for new design
• Date de mise en vente : 2020/03
• Quantité par bobine : 3000 par bobine

Spécifications typiques

• Puissance : 2,07 W
• Tension directe : 2,96 V
• Flux lumineux (nominal) : 312 lm
• Conditions :

  • I_F = 700 mA
  • T_j = 25 °C
  • Température de couleur corrélée : 5000 K
  • Indice de rendu des couleurs : Ra ≥ 80, R9 > 0

Classes (tableau flux lumineux)
En-tête : CRI | CCT | BIN | MIN (lm) | MAX (lm)
R8000 | 2700K | D260 | 260 | 280
R8000 | 2700K | D280 | 280 | 300
R8000 | 2700K | D300 | 300 | 320
R8000 | 3000K | D260 | 260 | 280
R8000 | 3000K | D280 | 280 | 300
R8000 | 3000K | D300 | 300 | 320
R8000 | 3500K | D260 | 260 | 280
R8000 | 3500K | D280 | 280 | 300
R8000 | 3500K | D300 | 300 | 320
R8000 | 3500K | D320 | 320 | 340
R8000 | 4000K | D280 | 280 | 300
R8000 | 4000K | D300 | 300 | 320
R8000 | 4000K | D320 | 320 | 340
R8000 | 4500K | D280 | 280 | 300
R8000 | 4500K | D300 | 300 | 320
R8000 | 4500K | D320 | 320 | 340
R8000 | 5000K | D280 | 280 | 300
R8000 | 5000K | D300 | 300 | 320
R8000 | 5000K | D320 | 320 | 340
R8000 | 5700K | D280 | 280 | 300
R8000 | 5700K | D300 | 300 | 320
R8000 | 5700K | D320 | 320 | 340
R8000 | 6500K | D280 | 280 | 300
R8000 | 6500K | D300 | 300 | 320
R8000 | 6500K | D320 | 320 | 340
R9050 | 2700K | D200 | 200 | 220
R9050 | 2700K | D220 | 220 | 240
R9050 | 2700K | D240 | 240 | 260
R9050 | 3000K | D200 | 200 | 220
R9050 | 3000K | D220 | 220 | 240
R9050 | 3000K | D240 | 240 | 260
R9050 | 3500K | D220 | 220 | 240
R9050 | 3500K | D240 | 240 | 260
R9050 | 3500K | D260 | 260 | 280
R9050 | 4000K | D220 | 220 | 240
R9050 | 4000K | D240 | 240 | 260
R9050 | 4000K | D260 | 260 | 280
R9050 | 5000K | D220 | 220 | 240
R9050 | 5000K | D240 | 240 | 260
R9050 | 5000K | D260 | 260 | 280
R9050 | 5700K | D220 | 220 | 240
R9050 | 5700K | D240 | 240 | 260
R9050 | 5700K | D260 | 260 | 280

Téléchargements & données
Disponibles : fiche technique modèle-spécifique, données photométriques, fichiers SPICE et CAD pour référence conception et ingénierie.

Caractéristiques / Spécifications techniques

• Modèle : NVSW119F-V1
• Taille du boîtier : 3,5 × 3,5 × 2,3 mm
• Couleur : Blanc
• Puissance de sortie : 2,07 W
• Tension directe : 2,96 V
• Flux lumineux nominal : 312 lm (à 5000 K, IF = 700 mA)
• Conditions de mesure : IF = 700 mA, Tj = 25 °C, 5000 K, Ra ≥ 80, R9 > 0
• Statut production : Not for new design
• Date de sortie : 2020/03
• Quantité par bobine : 3000
