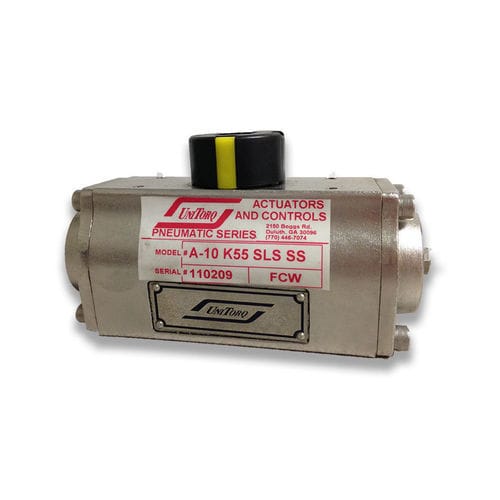

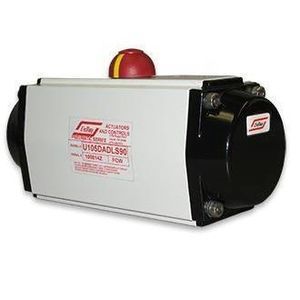

Actionneur de vanne pneumatique A series

rotatifdouble effetsimple effet avec ressort de rappel

Vue d'ensemble
Les actionneurs pneumatiques UniTorq A-Series sont conçus pour des applications industrielles exigeantes. Les actionneurs disposent d'un corps moulé en acier inoxydable type 304 ou 316 et sont disponibles en plusieurs tailles (A10, A30, A73, A148, A295, A470, A586, A1213). Configurations disponibles : double effet et à rappel par ressort. Des électrovannes en acier inoxydable sont proposées pour des environnements corrosifs.

Applications / Environnements

• Industrie chimique et sites de production
• Installations côtières et marines
• Industrie agroalimentaire
• Fabrication pharmaceutique et sites manipulant des produits caustiques

Performances et données de couple
Les couples en double effet sont indiqués pour des pressions d'alimentation de 40, 60, 80, 100 et 120 PSI. Les valeurs de couple en rappel par ressort sont disponibles avec plusieurs réglages de ressort.

• A10 — Couple double effet (in-lbs) à 40 / 60 / 80 / 100 / 120 PSI : 74 / 111 / 148 / 184 / 221 ; Couples rappel par ressort (divers ressorts) : 3, 49, 31, 25, 43, 62, 80, 99, 117, 135, 154, 172, 190
• A30 — 173 / 260 / 347 / 434 / 520 ; Rappel par ressort : 3, 111, 73, 63, 101, 149, 188, 236, 274, 323, 361, 409, 448
• A73 — 376 / 564 / 752 / 940 / 1128 ; Rappel par ressort : 3, 246, 168, 130, 208, 318, 396, 506, 584, 694, 772, 883, 961
• A148 — 803 / 1204 / 1605 / 2007 / 2408 ; Rappel par ressort : 3, 523, 336, 280, 467, 681, 868, 1083, 1269, 1484, 1671, 1885, 2072
• A295 — 1252 / 1878 / 2504 / 3130 / 3756 ; Rappel par ressort : 3, 833, 556, 420, 696, 1046, 1322, 1672, 1948, 2298, 2574, 2924, 3200
• A470 — 2140 / 3211 / 4281 / 5351 / 6421 ; Rappel par ressort : 3, 1370, 911, 771, 1230, 1841, 2300, 2911, 3370, 3981, 4440, 5051, 5510
• A586 — 3262 / 4892 / 6523 / 8154 / 9785 ; Rappel par ressort : 3, 2213, 1483, 1049, 1778, 2680, 3409, 4310, 5040, 5941, 6671, 7572, 8301
• A1213 — 6422 / 9633 / 12844 / 16056 / 19267 ; Rappel par ressort : 3, 3819, 2767, 2603, 3655, 5814, 6866, 9025, 10078, 12236, 13289, 15447, 16500

Options

• Électrovannes en acier inoxydable pour environnements sévères/corrosifs
• Plusieurs réglages de ressort (référence K#) pour les modèles à rappel par ressort afin d'ajuster le couple de démarrage/fin
• Choix de modèles et tailles en fonction des spécifications de couple et de pression

Documentation

• UniTorq A-Series (Stainless Steel) (PDF)
• Consulter la rubrique Engineering Documents du site pour la documentation d'ingénierie et les spécifications détaillées
