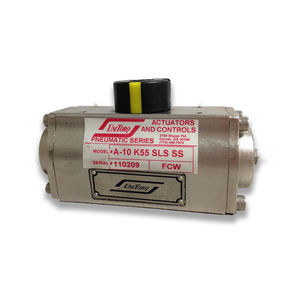

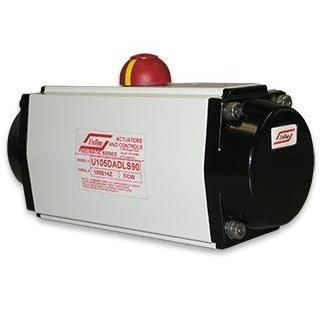

Actionneur pneumatique M series

rotatifà pignon crémaillèredouble effet

Aperçu
Les actionneurs rotatifs pneumatiques UniTorq M-Series offrent une solution modulaire et réparable pour la manœuvre quart de tour de vannes et clapets. Conçue pour fournir un couple constant, la gamme M-Series propose des variantes double effet et rappel par ressort avec une course standard de 100° et des butées réglables sur site.

Caractéristiques

• Butée de course améliorée — l'actionneur s'arrête sur le pignon et non sur les pistons ; course standard 100° avec réglage +5°/−5° ; la butée en acier forgé peut être usinée pour des courses spécifiques.
• Roulement axial 'Top Hat' — grande surface de support du pignon réduisant les frottements, absorbant les charges latérales et prolongeant la durée de vie des joints du pignon.
• Engagement de dent augmenté — au moins deux dents engagées pendant toute la course pour un couple prévisible et une meilleure précision de positionnement.

Options de revêtement

• Anodisation Type II
• Anodisation dure Type III
• Anodisation Type II + revêtement poudre époxy polyester
• ANI (nickel imprégné à haute teneur en phosphore)
• Anodisation Type II ou III avec joint PTFE

Options disponibles

• Rotation : 120°, 135°, 180° en versions double effet et rappel par ressort
• Variantes basse et haute température pour matériaux et joints
• Configurations rapide / échappement rapide
• Réglage de butée 100%
• Actionneurs 3 positions

Options de montage

• Entraxe de boulons 3.25 in et 5 in ; pignons Double D et clavette disponibles pour automatisation directe de vanne

Tableaux de couple
Couple double effet (in-lbs) et couple rappel par ressort (in-lbs). Valeurs d'exemple :
M10 | 57, 85, 113, 141, 170
M20 | 96, 143, 191, 239, 287 | Ressort K22 : 42, 29, 67, 53, 115
M34 | 170, 255, 340, 425, 510 | Ressort K22 : 71, 46, 122, 97, 206
M48 | 241, 361, 482, 602, 723 | Ressort K22 : 99, 71, 167, 140, 287
M75 | 369, 553, 738, 922, 1107 | Ressort K22 : 157, 106, 259, 208, 441
M105 | 544, 816, 1088, 1360, 1632 | Ressort K22 : 234, 157, 381, 304, 650
M157 | 787, 1181, 1574, 1968, 2361 | Ressort K22 : 335, 213, 566, 444, 956
Se référer à la brochure officielle ou à la documentation technique pour le tableau complet et les autres modèles et jeux de ressorts K.

Documentation
UniTorq fournit une brochure M-Series (PDF) et des documents techniques incluant outils de dimensionnement, installation et maintenance.

Spécifications techniques

• Brand: UniTorq
• Dénomination : famille d'actionneurs M-Series
• Types d'actionnement : double effet et rappel par ressort
• Course standard : 100° avec réglage +5° / −5° de butée ; butée en acier forgé usinable
• Options de rotation : 120°, 135°, 180°
• Roulement axial : conception 'Top Hat' pour une plus grande surface de support du pignon
• Engagement des dents : minimum deux dents engagées en permanence
• Options de revêtement : Type II, Type III, Type II + revêtement poudre, ANI, options avec PTFE
• Fixation : entraxe 3.25 in et 5 in ; pignons Double D et clavette
• Options température : variantes basse et haute température
• Autres options : rapide / échappement rapide, réglage de butée 100%, modèles 3 positions
