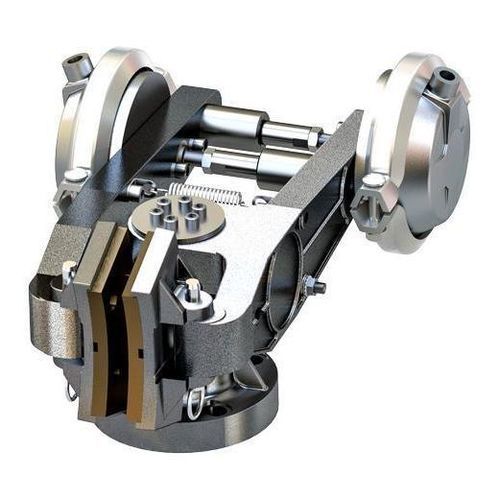

Frein à disque à étrier SPC

à ressort

Présentation
Les freins à étrier Nexen Group sont conçus pour le maintien, l'arrêt d'urgence (e-stop) et la décélération contrôlée dans des applications industrielles. Des diamètres de disque jusqu'à 609,6 mm (24 in) permettent des couples atteignant environ 5 649 Nm (50 000 in-lb). Plusieurs étriers peuvent être montés sur un même disque pour augmenter le couple. Les unités acceptent différentes épaisseurs de disque et configurations d'actionneurs.

Caractéristiques principales

• Configurations enclenchées par ressort / libérées par air et engagées par air / relâchées par ressort
• Diamètres de disque de 254 mm à 609,6 mm (10 à 24 in)
• Espacement d'étrier réglable pour diverses largeurs de disque
• Option de goupilles de maintien pour un retrait rapide des garnitures
• Conception ouverte simple avec protections et capteurs de désengagement en option
• Options de montage multiples : socle, montage sur pied ou disque-moyeu monté sur arbre

Modèles sélectionnés et exemples de couple

• VC500 — Jusqu'à 4 861 Nm (43 023 in-lb) avec Ø 609,6 mm (24 in) ; Enclenché par ressort, libéré par air ; pression de libération typique 4,1 bar (60 psi)
• SPC — Jusqu'à 5 649 Nm (50 000 in-lb) avec Ø 609,6 mm (24 in) ; Enclenché par ressort, libéré par air ; pression de libération typique 4,8 bar (70 psi)
• BD (ressort + actionneur) — Jusqu'à 2 147 Nm (19 000 in-lb) ; Enclenché par ressort, libéré par air ou libération hydraulique ; exemples de pression 4,1/5,2 bar (60/75 psi) ou hydraulique 3,4/17,2 bar (50/250 psi)
• BC-S / BC-A / DBSE — Modèles de ~323 à ~599 Nm selon la taille du disque ; méthodes d'engagement/libération multiples ; pressions typiques 2,8–6,6 bar (40–95 psi)

Remarques supplémentaires

• La force de serrage du disque et le couple résultant dépendent du diamètre du disque, du moyeu et de la configuration de l'actionneur
• Les unités sont disponibles sans actionneurs (actionneurs vendus séparément) ; les performances finales dépendent des actionneurs choisis
• Certains modèles proposent des faces droites pour freinage linéaire et des options comme des capteurs de désengagement

Spécifications techniques

• Applications : décélération contrôlée, cyclage/indexation, positionnement, arrêt/maintien, contrôle de tension, ascenseurs contrepoids, e-stop
• Diamètre de disque maximum : jusqu'à 609,6 mm (24 in)
• Épaisseurs typiques de disque : 6,35 mm, 9,53 mm, 12,7 mm (selon modèle) ; réglables pour d'autres largeurs
• Exemples de capacité de couple : jusqu'à ~5 649 Nm (50 000 in-lb) pour les configurations les plus grandes ; quelques centaines de Nm pour les petits modèles
• Méthodes d'engagement/libération : enclenché par ressort/libéré par air ; engagé par air/relâché par ressort ; enclenché par ressort/libéré hydrauliquement (modèles sélectionnés)
• Pression de libération (exemples) : pneumatique 3,0–6,6 bar (44–95 psi) ; options hydrauliques par ex. 3,4 ou 17,2 bar (50 ou 250 psi)
• Vitesses maximales typiques disque-moyeu : jusqu'à 3 800 tr/min avec Ø 304,8 mm ; jusqu'à 2 800 tr/min avec Ø 406,4 mm ; certains petits disques jusqu'à 4 500 tr/min
• Montage : montage arbre disque-moyeu ; étrier sur socle ou pied (selon modèle)
• Options spéciales : face droite pour freinage linéaire, capteur de désengagement, configurations actionneur simple ou double
