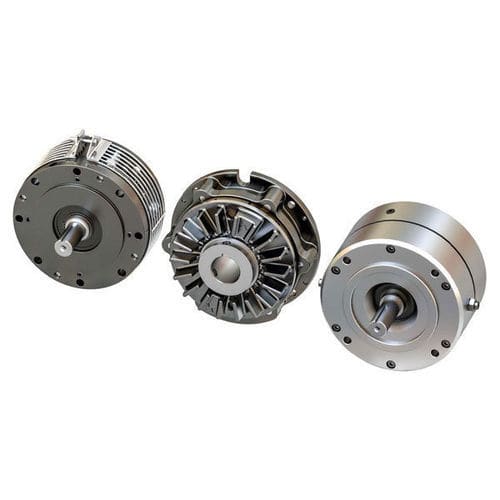

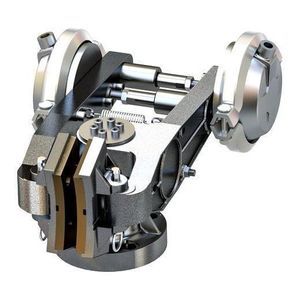

Frein à disque SSE

à frictionà ressortà montage sur bride

Aperçu
Les freins rotatifs Nexen Group intègrent un moyeu/axe avec un disque de friction et garniture intégrés pour faciliter l'installation. Disponibles en versions à commande ressort (tenue hors tension) ou à commande pneumatique (libération par air), ils acceptent les montages arbre, flasque ou patte et peuvent être fournis en boîtier ouvert ou fermé selon les modèles. Ces freins sont destinés à la tenue, l'arrêt, la décélération contrôlée et le contrôle de tension sur une large plage de couples.

Caractéristiques principales

• Moyeu/axe avec disque de friction et garniture intégrés pour un montage simplifié
• Modes d'engagement : à ressort (tenue hors tension) ou pneumatique (libération par air)
• Styles de montage : arbre, flasque, patte, montage moteur/réducteur
• Options de boîtier : ouvert ou fermé ; garde optionnelle sur certains modèles
• Versions pour applications dynamiques à cycles élevés et pour tenue d'urgence/non cyclique
• Options d'alésage : clavé, conique pour bagues QD, colliers de serrage ou alésages traversants

Groupes de produits / familles typiques (exemples)

• SSE — freins montage sur arbre pour tenue hors tension et usage dynamique à cycles élevés (ex. jusqu'à ~904 Nm)
• TSE — famille montage sur arbre avec plages de couple et options de montage similaires à SSE
• SE — freins montés sur moteur pour moteurs NEMA C-Face (variantes montage moteur)
• Autres familles (EMB, MB, MBU, FMBES, FMBS, DPB, ZSE, DFB, QFB, etc.) — couvrent freins moteurs, freins montés en flasque/boîtier et classes de couple élevées

Applications

• Positionnement précis et maintien statique
• Décélération contrôlée et arrêt d'urgence
• Machines à cycles, indexage et applications à cycles élevés
• Détendez/contrôle de tension pour transformation de bobines, conversion et impression
• Applications générales de transmission de puissance et freins montés sur moteur

Ressources & documentation technique (titres)

• Catalogue Air Champ (données techniques des freins rotatifs)
• Brochures application : Agroalimentaire, Levage & manutention industriels, Manutention, Conversion, Emballage, Impression, Automobile, Travail du bois

Exemples de comparaison (lignes représentatives)

• Modèles : SSE | TSE | SE — Couple statique max : SSE/TSE jusqu'à ~904 Nm (8 000 in-lb) | SE jusqu'à ~226 Nm (2 000 in-lb)
• Usage : SSE/TSE — montage arbre, tenue hors tension, dynamique cycles élevés | SE — frein moteur pour NEMA C-Face, tenue non cyclique/urgence
• Exemples d'alésages : SSE 20–100 mm | TSE 14–100 mm | SE 16–35 mm (varie selon modèle)
• Familles haute puissance (DFB/QFB/DPB) offrent des couples beaucoup plus élevés pour applications lourdes en montage flasque

Composants requis & accessoires courants

• Contrôle : vannes 3 voies, filtres, régulateurs, contrôles de débit et silencieux pour unités pneumatiques
• Accessoires : adaptateurs frein-moteur, bras/pivots de couple, protections, colliers, bagues QD, adaptateurs de montage
• Accessoires tension : contrôleurs dancer, systèmes de contrôle de tension basés sur diamètre ou cellule de charge

Remarques

• De nombreuses familles proposent plusieurs options d'alésage et de montage pour s'adapter aux normes d'installation et aux cadres moteurs.
• Certaines variantes montées sur moteur sont conçues pour moteurs NEMA C-Face et disposent de pilotes de bride ou d'accessoires de montage par pattes.
• Certains modèles sont optimisés pour glissement en continu à cycles élevés (solutions embrayage+frein) ; d'autres sont destinés à la tenue d'urgence/non cyclique.

Caractéristiques techniques (niveau élevé)

• Méthodes d'engagement : à ressort (tenue hors tension) et pneumatique (libération par air)
• Montage : arbre, flasque, patte, montage moteur ou réducteur
• Plage de couple (exemples) : ~11 Nm à >18 000 Nm selon la famille
• Options moyeu : alésage traversant clavé, alésages coniques pour bagues QD, colliers de serrage
• Boîtier : ouvert ou fermé ; de nombreux boîtiers ouverts proposent des protections optionnelles
