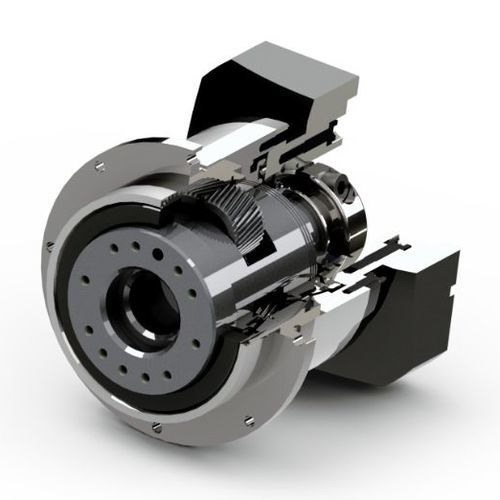

Réducteur à engrenage hélicoïdal AD110
coaxialgrands entraxes500 - 1000 Nm

réducteur à engrenage hélicoïdal
réducteur à engrenage hélicoïdal
réducteur à engrenage hélicoïdal
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à engrenage hélicoïdal
Orientation des axes
coaxial
Type d'arbre
grands entraxes
Couple
500 - 1000 Nm
Nombre d'étages
mono-étagé, multi-étagé
Performance
silencieux, de précision, à jeu réduit, haute performance, fort couple, sans entretien, à haute vitesse, fortes charges, haute puissance, de haute rigidité
Applications
pour applications industrielles, pour l'industrie chimique, pour automatisme, pour convoyeur, pour l'industrie pétrochimique, pour AGV
Autres caractéristiques
compact, pour bride, pour la découpe, pour emballage de produits alimentaires
Vitesse de rotation

Min: 50 rpm
(314,16 rad.min-1)

Max: 4 000 rpm
(25 132,74 rad.min-1)

3 000 rpm
(18 849,56 rad.min-1)

Puissance

Min: 250 W
(0,34 hp)

Max: 2 000 W
(2,72 hp)

1 500 W
(2,04 hp)

Description

La série AD est notre réducteur planétaire avec un arbre de sortie compact à bride. Vous gagnez plus d'un tiers de l'espace et bénéficiez d'une rigidité à la torsion cinq fois supérieure à celle des produits conventionnels. Grâce à son interface à bride standardisée, il est particulièrement facile à installer. Le trou de goujon intégré offre une sécurité supplémentaire lors du montage. Taille du cadre - 64mm, 75mm, 100mm, 140mm, 200mm, 255mm, 285mm Couple de sortie - 42Nm-4702Nm Rapport 1 étage - 3,4,5,6,7,8,9,10 Rapport 2 étages - 12,15,16,20,25,28,30,35,40,45,50 Ratio 3 étape - 48,60,75,80,100,120,125,180,200,256,320,512 Jeu 1 étape - P0<2 arc-min P1<3arc-min P2<5 arc-min Phase de contrecoup 2 - P0<3 arc-min P1<5 arc-min P2<7 arc-min Contrecoup 3 - P0<5 arc-min P1<7 arc-min P2<9 arc-min

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Newstart Planetary Gear Boxes Co.,Ltd.
