- Réducteur à engrenage hélicoïdal
- Newstart Planetary Gear Boxes Co.,Ltd.

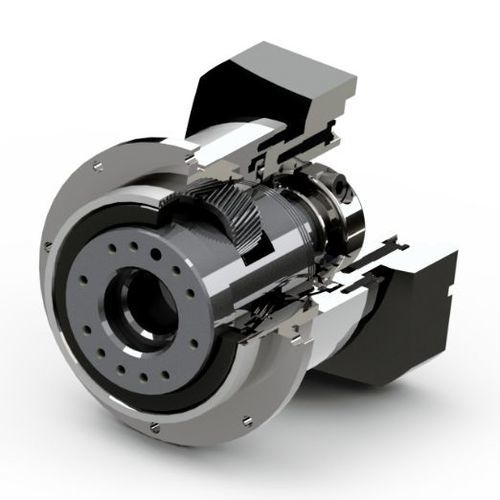

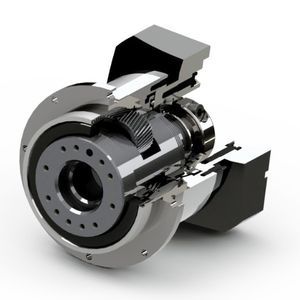

Réducteur à engrenage hélicoïdal AD64coaxial200 - 500 Nm100 - 200 Nm
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à engrenage hélicoïdal
- Orientation des axes
- coaxial
- Couple
- 200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 500 - 1000 Nm, 1 - 2 kNm, 10 - 20 Nm, 2 - 5 kNm
- Performance
- silencieux, haute précision, à jeu réduit, fort couple, sans entretien, pour fortes charges, haute puissance
- Applications
- pour engin, pour applications industrielles, pour applications marines, pour applications minières, pour servomoteur, pour machine alimentaire, pour véhicule ferroviaire
- Autres caractéristiques
- compact, à transmission mécanique, pour la robotique, pour chargeuse
- Vitesse de rotation
Max: 6 000 rpm
(37 699,11 rad.min-1)Min: 0 rpm
(0 rad.min-1)
Description
La série AD est notre réducteur planétaire avec un arbre de sortie compact à bride. Vous gagnez plus d'un tiers de l'espace et bénéficiez d'une rigidité à la torsion cinq fois supérieure à celle des produits conventionnels. Grâce à son interface à bride standardisée, il est particulièrement facile à installer. Le trou de goujon intégré offre une sécurité supplémentaire lors du montage.
Taille du cadre - 64mm, 75mm, 100mm, 140mm, 200mm, 255mm, 285mm
Couple de sortie - 42Nm-4702Nm
Rapport 1 étage - 3,4,5,6,7,8,9,10
Rapport 2 étages - 12,15,16,20,25,28,30,35,40,45,50
Ratio 3 étape - 48,60,75,80,100,120,125,180,200,256,320,512
Jeu 1 étape - P0<2 arc-min P1<3arc-min P2<5 arc-min
Phase de contrecoup 2 - P0<3 arc-min P1<5 arc-min P2<7 arc-min
Contrecoup 3 - P0<5 arc-min P1<7 arc-min P2<9 arc-min
---
Catalogues
Aucun catalogue n’est disponible pour ce produit.
