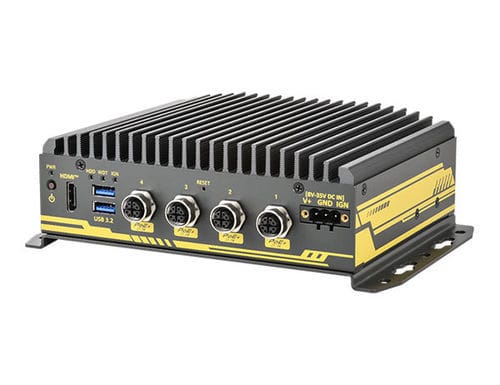

Terminal embarqué sans écran Nuvo-2860VTC

Intel Atom® x7425Epour environnements sévèrespour applications ferroviaires

Présentation
Le Neousys Nuvo-2860VTC est un ordinateur embarqué ultra-compact de nouvelle génération, certifié E‑Mark, conçu pour des applications embarquées telles que passerelle mobile, vidéosurveillance embarquée et systèmes d'information passagers. Il est équipé du processeur Intel® Alder Lake Atom® x7425E et prend en charge jusqu'à 16 Go de mémoire DDR5. La plateforme intègre la gestion d'allumage, une entrée DC large plage, de nombreux E/S, des emplacements M.2 et mini‑PCIe pour modules sans fil, des ports CAN isolés avec prise en charge SocketCAN, et plusieurs ports PoE+ pour les déploiements edge dans des véhicules intelligents modernes.

Caractéristiques principales

• Intel® Alder Lake Atom® x7425E (4 cœurs / 4 threads, 1,5 / 3,4 GHz, 12W TDP)
• Intel® UHD Graphics intégrée (24 EUs) pour inférence AI légère en edge / charges OpenVINO
• Jusqu'à 16 Go DDR5-4800 SDRAM (un emplacement SODIMM)
• 4 ports Gigabit Ethernet avec PoE+ IEEE 802.3at via connecteurs M12 x-coded
• M.2 B-key (3042/3052) pour modules cellulaires (USB3 + USB2) avec double emplacement micro‑SIM interne
• 1x M.2 M-key (2280) pour NVMe SSD (PCIe Gen3 x2)
• 2x emplacements mini‑PCIe pleine taille (PCIe + USB2) avec emplacement micro‑SIM interne
• 2 ports CAN 2.0 isolés (prise en charge SocketCAN sous Linux)
• 2x USB 3.2 Gen2 (Type-A, 10 Gbps) avec fixation à vis
• 1x HDMI 1.4b supportant 3840 x 2160 @30Hz
• 1x port série programmable logiciellement RS-232/422/485 (COM1)
• E/S numériques isolées : 2 entrées DI et 5 sorties DO isolées
• Audio : prise 3,5 mm pour micro et sortie haut‑parleur
• Entrée DC 8V à 35V avec contrôle d'allumage intégré (IGN/GND/V+)
• Certifié E‑Mark et conforme EMC EN 50155

Spécifications
Noyau système :
Processeur : Intel® Alder Lake Atom® x7425E (4C/4T, 1,5 / 3,4 GHz, 12W TDP)
Graphismes : Intel® UHD Graphics intégré (24 EUs)
Mémoire : Jusqu'à 16 Go DDR5-4800 SDRAM (un emplacement SODIMM)
TPM : Supporte fTPM 2.0

Interfaces panneau / E/S :
Ethernet : 4x Gigabit via connecteurs M12 x-coded (Broadcom BCM5719)
PoE : 4x ports Gigabit PoE+ PSE IEEE 802.3at ; budget PoE+ total : 50W
USB : 2x USB 3.2 Gen2 (10 Gbps) Type-A avec fixation à vis
Vidéo : 1x HDMI 1.4b (3840 x 2160 @30Hz)
Série : 1x RS-232/422/485 programmable (COM1)
E/S isolées : 2 DI isolées, 5 DO isolées
CAN : 2x ports CAN 2.0 (prise en charge SocketCAN sous Linux)
Audio : 1x prise 3,5 mm (mic-in et speaker-out)

Stockage :
SATA HDD : 1x baie interne 2,5" pour HDD/SSD
M.2 NVMe : 1x emplacement M.2 2280 M-key (PCIe Gen3 x2) pour NVMe SSD

Extensions :
Mini PCI-E : 2x emplacements mini‑PCIe pleine taille (PCIe + USB2) avec emplacement micro‑SIM interne
M.2 B-key : 1x M.2 3042/3052 B-key (USB3 + USB2) pour modules cellulaires avec double micro‑SIM interne

Alimentation :
Entrée DC : 1x borniers 3 broches enfichable pour 8V à 35V DC avec contrôle d'allumage intégré (IGN/GND/V+)

Mécanique :
Dimensions : 206 mm (L) x 144 mm (P) x 65 mm (H)
Poids : 1,4 kg
Fixation : Montage mural (boîtier fourni en standard)

Environnement :
Température de fonctionnement : -40°C à 70°C
Température de stockage : -40°C à 85°C
Humidité : 10% à 90%, sans condensation
Vibration / Choc : EN 50155:2021 / IEC 61373, Catégorie I, Classe B - montage sur carrosserie
EMC : E‑Mark, EN 50121 (EMC EN 50155) ; CE / FCC Classe A (EN 55032 & EN 55035)

Accessoires / Options (points de commande)

• Nuvo-2860VTC-PoE — variante avec PoE
• Accessory box kit (AccsyBx-mPCIe-HS-Kit-Nuvo-2860VTC) — support SATA, dissipateur mPCIe et vis
• PA-120W-OW, PA-60W-OW — adaptateurs secteur AC/DC
• Différents kits de câbles pour câblage COM et CAN et adaptateurs mPCIe ↔ M.2

Caractéristiques techniques

• Modèle : Nuvo-2860VTC
• CPU : Intel® Alder Lake Atom® x7425E (4C/4T)
• Memoire max : 16 Go DDR5-4800 (un SODIMM)
• Ethernet : 4x GbE via M12 x-coded (Broadcom BCM5719)
• PoE+ : 4x IEEE 802.3at PSE, budget total 50W
• Stockage : 1x baie interne 2,5" ; 1x M.2 2280 NVMe (PCIe x2)
• Extensions : 1x M.2 B-key pour cellulaire ; 2x mini‑PCIe pleine taille
• E/S : 2x USB3.2 Gen2, COM1 (RS-232/422/485), 2 DI isolées, 5 DO isolées, prise audio
• CAN : 2x ports CAN 2.0 isolés avec support SocketCAN
• Alimentation : 8V–35V DC avec contrôle d'allumage
• Température fonctionnement : -40°C à 70°C
• Certifications : E‑Mark, EN 50121 (EMC EN 50155) ; CE / FCC Classe A
