Carte de communication PCI Express laser PCIe-AE304bp

à radiofréquencenumérique

Présentation

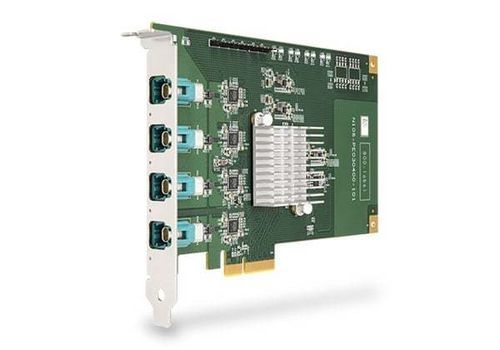

Le PCIe-AE304bp est une carte d'extension PCIe mono‑slot demi‑longueur, sans ventilateur et large plage de température, offrant quatre ports Ethernet automobile 100/1000BASE-T1 natifs pour les systèmes de test embarqués, de validation et de calcul en périphérie. Elle se connecte directement à des capteurs à haut débit tels que LiDAR et radar sans convertisseurs média externes.

Introduction
Le 100/1000BASE-T1 fournit une infrastructure de communication évolutive, légère et compacte pour le développement ADAS et la validation de conduite autonome. En utilisant un câblage mono‑paire et des connecteurs verrouillables H‑MTD, la technologie BASE‑T1 réduit la complexité du câblage tout en permettant des liaisons haut débit pour les capteurs à forte consommation de données. PCIe-AE304bp cible les plateformes de test et les systèmes edge nécessitant une connectivité déterministe et une synchronisation précise.

Conception et intégration
La carte intègre quatre PHY Marvell 88Q2221M et prend en charge une commutation logicielle 100/1000BASE-T1 avec configuration maître/esclave flexible. Elle nécessite une interface hôte PCIe Gen2 x4 dans un emplacement x4 standard et s'installe directement dans des systèmes x86 sans convertisseurs externes. L'interface H‑MTD verrouillable réduit les déconnexions liées aux vibrations. La prise en charge de l'IEEE 1588 PTP permet une synchronisation temporelle sub‑microseconde avec les capteurs connectés.

Caractéristiques principales

• 4× IEEE 802.3bw/bp 100/1000BASE‑T1 via connecteurs H‑MTD
• Interface PCI Express Gen2 x4
• Format carte PCIe mono‑slot demi‑longueur
• Fonctionnement sans ventilateur de -25°C à 70°C
• Prête pour les pilotes ; 1000/100BASE‑T1 configurable logiciellement (maître/esclave)
• Support Linux vérifié (Ubuntu)

Spécifications
Interface bus : PCI Express Gen2 x4
PHY : 4× Marvell 88Q2221M supportant 100/1000 Mbps
Ports : 4 ports H‑MTD 100/1000BASE‑T1
Câble : Supporte jusqu'à 15 m de paire torsadée non blindée (UTP)
Type connecteur H‑MTD : Code Z
Dimensions : 167,7 mm (L) × 111 mm (H)
Température de fonctionnement : -25°C à 70°C (sans ventilateur)
Température de stockage : -40°C à 85°C
Humidité : 10 % à 90 % sans condensation
Compatibilité EMC : CE / FCC Classe A (EN 55032 & EN 55035)

Configurations hôtes vérifiées
Systèmes d'exploitation vérifiés : Ubuntu 20.04 / 22.04 / 24.04
Remarque système : PCIe-AE304bp est conçu pour une latence réduite avec un buffering minimal. Les réglages du BIOS, la configuration du slot PCIe et le choix de l'OS/stockage peuvent impacter la stabilité ; consultez les configurations vérifiées pour l'intégration dans les systèmes de test ou edge.

Informations de commande
PCIe-AE304bp — Carte PCIe Automotive Ethernet 4 ports 100/1000BASE‑T1 802.3bw/bp
