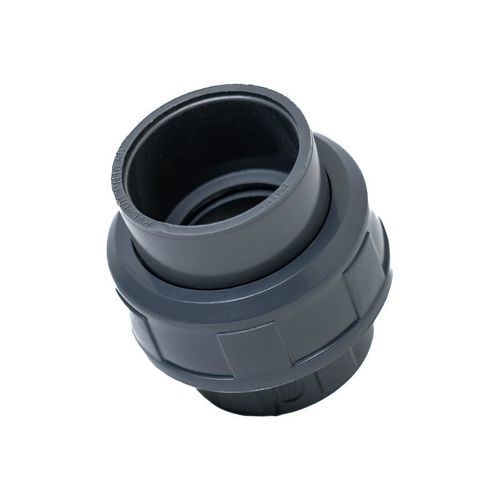

Manchon autobuté de couplage UN80 series
unionen PVC-Upour eaux usées

Manchon autobuté de couplage - UN80 series - NEISCO FOR MODERN WATER SYSTEMS PRODUCTION - union / en PVC-U / pour eaux usées
Manchon autobuté de couplage - UN80 series - NEISCO FOR MODERN WATER SYSTEMS PRODUCTION - union / en PVC-U / pour eaux usées
Manchon autobuté de couplage - UN80 series - NEISCO FOR MODERN WATER SYSTEMS PRODUCTION - union / en PVC-U / pour eaux usées - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEISCO FOR MODERN WATER SYSTEMS PRODUCTION

Caractéristiques

Fonction
de couplage
Type de connexion
union
Matériau
en PVC-U
Applications produit
pour eau, de joints toriques, pour tubes PVC, pour applications agricoles, pour raccord union, pour eaux usées
Autres caractéristiques
haute pression, en 3 parties
Longeur

Max: 60 mm
(2 in)

Min: 16 mm
(1 in)

Diametre intérieur

Max: 110 mm
(4,33 in)

Min: 20 mm
(0,79 in)

Diametre extérieur

Max: 163 mm
(6,42 in)

Min: 42 mm
(1,65 in)

Description

Product
  • UNION WITH O-RING, modèle UN80
  • Brand: U-PVC PRESSURE FITTINGS
  • Série: METRIC SERIES FOR SOLVENT CEMENT JOINTING


Summary
Union UN80 avec joint torique pour raccordements sous pression. Disponible en diamètres nominaux d 20–110 mm avec équivalents filetés 1"–5" selon variante.

Variants and key dimensions
  • UN80N0200 | d 20 | L 16 | Z1 3 | Z2 10 | G1 1" | E 42 | O-Ring 4081 | PN 16 | GR 42 | Pack 180 | Box S
  • UN80N0250 | d 25 | L 19 | Z1 3 | Z2 10 | G1 1¼" | E 52 | O-Ring 4112 | PN 16 | GR 70 | Pack 220 | Box M
  • UN80N0320 | d 32 | L 22 | Z1 3 | Z2 10 | G1 1½" | E 59 | O-Ring 4131 | PN 16 | GR 97 | Pack 150 | Box M
  • UN80N0400 | d 40 | L 26 | Z1 3 | Z2 12 | G1 2" | E 72 | O-Ring 6162 | PN 16 | GR 155 | Pack 80 | Box M
  • UN80N0500 | d 50 | L 31 | Z1 3 | Z2 14 | G1 2¼" | E 79 | O-Ring 6187 | PN 16 | GR 194 | Pack 120 | Box L
  • UN80N0630 | d 63 | L 38 | Z1 3 | Z2 18 | G1 2¾" | E 96 | O-Ring 6237 | PN 16 | GR 333 | Pack 60 | Box L
  • UN80N0750 | d 75 | L 44 | Z1 3 | Z2 18 | G1 3½" | E 119 | O-Ring 6312 | PN 16 | GR 580 | Pack 35 | Box L
  • UN80N0900 | d 90 | L 51 | Z1 5 | Z2 18 | G1 4" | E 134 | O-Ring 6362 | PN 16 | GR 760 | Pack 24 | Box L
  • UN80N1100 | d 110 | L 61 | Z1 5 | Z2 18 | G1 5" | E 163 | O-Ring 6450 | PN 16 | GR 1280 | Pack 12 | Box L


Documents / Files
  • Fiches techniques disponibles pour les variantes listées (plusieurs PDF par variante)
  • Modèles 3D CAO disponibles pour les variantes (format STEP)


Applications
  • Conçu pour les réseaux sous pression assemblés par collage au solvant en installations industrielles et du bâtiment
  • La conception en union avec joint torique assure l'étanchéité axiale; références des joints toriques fournies par variante dans les fiches techniques


Technical specifications
  • Dénomination: UN80 (Union with O-ring)
  • Type: METRIC SERIES FOR SOLVENT CEMENT JOINTING
  • Principales colonnes dimensionnelles: d, L, Z1, Z2, G1, E
  • Références O-Ring et PN indiquées selon variante
  • Emballage et quantités pack/box spécifiées par variante
