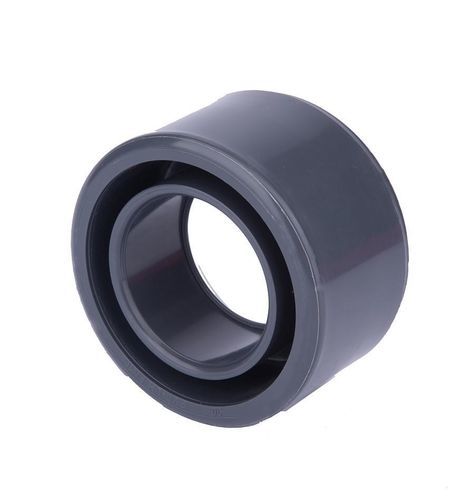

Manchon de réduction RB90 series

à emboîtementen polychlorure de vinylePVC

Description
Manchon réducteur conçu pour les assemblages par collage au solvant dans les réseaux de tuyauterie UPVC en série métrique ; déclinaisons en plusieurs diamètres (voir la fiche technique).

Détails du produit

• Marque: U-PVC PRESSURE FITTINGS
• Catégorie: Série métrique pour assemblage par collage au solvant
• SKU: —

Résumé
Manchon réducteur RB90 pour la liaison de diamètres différents dans les systèmes sous pression en UPVC.

Fiche technique (tableau)
Code, dxd1, L, L1, Z, Fig, PN, Gr, Pack, Box
RB90N025B, 25x20, 19, 16, 3, A, 16, 4, 700, S
RB90N032B, 32x20, 22, 16, 6, A, 16, 15, 450, S
RB90N032C, 32x25, 22, 19, 3, A, 16, 10, 450, S
RB90N040B, 40x20, 26, 16, 10, B, 16, 25, 270, S
RB90N040C, 40x25, 26, 19, 7, A, 16, 28, 270, S
RB90N040D, 40x32, 26, 22, 4, A, 16, 16, 270, S
RB90N050C, 50x25, 31, 19, 14, B, 16, 45, 350, M
RB90N050D, 50x32, 31, 22, 9, B, 16, 41, 350, M
RB90N050E, 50x40, 31, 26, 5, A, 16, 31, 350, M
RB90N063C, 63x25, 38, 19, 19, B, 16, 71, 180, M
RB90N063D, 63x32, 38, 22, 16, B, 16, 73, 180, M
RB90N063E, 63x40, 38, 26, 12, B, 16, 76, 180, M
RB90N063F, 63x50, 38, 31, 7, A, 16, 61, 180, M
RB90N075D, 75x32, 44, 22, 22, B, 16, 128, 110, M
RB90N075E, 75x40, 44, 26, 18, B, 16, 102, 110, M
RB90N075F, 75x50, 44, 31, 14, B, 16, 122, 110, M
RB90N075G, 75x63, 44, 38, 6, A, 16, 85, 110, M
RB90N090F, 90x50, 51, 31, 20, B, 16, 171, 65, M
RB90N090G, 90x63, 51, 38, 13, B, 16, 166, 65, M
RB90N090H, 90x75, 51, 44, 7, A, 16, 140, 65, M
RB90N110G, 110x63, 61, 38, 23, B, 16, 254, 40, M
RB90N110H, 110x75, 61, 44, 17, B, 16, 262, 40, M
RB90N110I, 110x90, 61, 51, 10, A, 16, 266, 40, M
RB90N125L, 125x110, 68.5, 61, 8, A, 16, 260, 50, L
RB90N140I, 140x90, 76, 51, 25, B, 16, 600, 40, L
RB90N140M, 140x125, 76, 68.5, 7, A, 16, 335, 40, L
RB90N160I, 160x90, 86, 51, 30, B, 16, 850, 24, L
RB90N160L, 160x110, 86, 61, 25, B, 16, 820, 24, L
RB90N160M, 160X125, 86, 68.5, 17, B, 16, 745, 24, L
RB90N160N, 160x140, 86, 76, 10, A, 16, 565, 24, L
RB90N200O, 200X160, 106, 86, 20, B, 10, 1381, 12, L
RB90N225O, 225x160, 118.5, 86, 33, B, 10, 2411, 7, L
RB90N225P, 225x200, 118.5, 106, 13, A, 10, 1408, 7, L
RB90N250O, 250x160, 131, 86, 47, B, 10, 2798, 6, L
RB90N250P, 250x200, 131, 106, 27, B, 10, 1752, 4, L
RB90N250Q, 250x225, 131, 118.5, 12, A, 10, 2.1, 6, L

Caractéristiques / spécifications techniques

• Modèle : RB90
• Type de produit : Manchon réducteur (Reducing BUSH)
• Matériau : UPVC (U-PVC PRESSURE FITTINGS)
• Série : Série métrique pour assemblage par collage au solvant
• Tailles et codes disponibles : voir le tableau de la fiche technique ci‑dessus (codes RB90N025B → RB90N250Q)
• Indice PN typique : valeurs indiquées par variante dans la colonne PN du tableau
• Conditionnement : indicateurs Pack / Box présents dans la fiche technique
