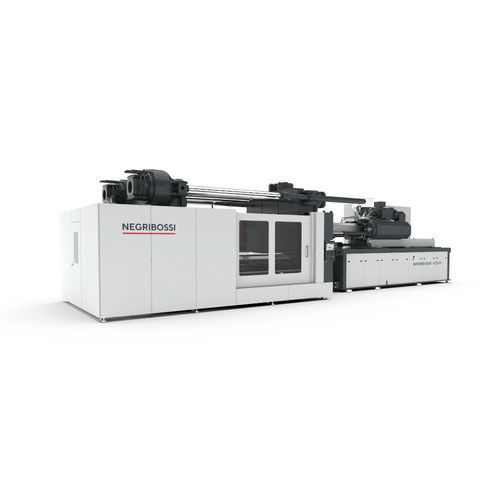

Presse à injecter horizontale BIPOWER

électriquehybrideélectrique et hydraulique

Présentation
La série BIPOWER regroupe des presses à injecter hybrides à fermeture à deux plateaux, disponibles avec des forces de fermeture de 1300, 1500, 2000, 2700, 3500, 4200 et 7000 tonnes. Elles embarquent une unité d'injection à vis alternative avec rotation électrique de la vis et présentent une conception modulaire sur une basse banc pour faciliter l'accès et l'intégration robotisée. Les capacités d'injection varient de 3 877 à 74 884 g PS pour les modèles à unité unique, et de 117 199 à 149 768 g PS pour le modèle 7000 tonnes à deux unités d'injection.

Équipement standard / Points clés

• Commande CanBus entièrement numérique
• Fermeture deux plateaux avec espacement généreux entre colonnes et pistons de serrage sur le plateau mobile
• Longue course d'éjecteur et profil d'éjection en deux étapes
• Unité d'injection à double cylindre avec entraînement de vis électrique (variateur vectoriel)
• Possibilité de recouvrement des mouvements pour réduire le cycle
• Interface opérateur C-TOUCH avec paramètres de commande complets
• Accès service distant sans fil AMICO

Secteurs clés

• Automobile
• Environnement
• Construction
• Manutention

Technologies & Automatisation

• Multi-composants
• Moulage par injection de PVC
• Moulage moussant microcellulaire
• Injection assistée par gaz
• Intégration de robots et automatisation

Unité de fermeture

• Conception compacte deux plateaux à haute rigidité et faible flèche
• Système de verrouillage « hydroblock » sur le plateau mobile et pistons de fermeture
• Colonnes chromées et patins d'appui étendus
• Configuration des plateaux Euromap ou SPI disponible
• Guidage linéaire et latéral du plateau mobile; contrôle automatique de l'épaisseur du moule
• Lubrification centralisée automatique par pompe électrique
• Profils de vitesse d'ouverture/fermeture en trois étapes; commande proportionnelle en boucle fermée
• Affichage numérique de la position du plateau, de la force de fermeture et de la position de l'éjecteur

Unité d'injection

• Unité d'injection à double cylindre glissant sur roulements linéaires
• Moteur électrique pour la vis avec variateur vectoriel et régulation en boucle fermée
• Unité pivotante pour faciliter le retrait et le nettoyage de la vis; système de changement rapide de cylindre
• Barillet bimétallique; profil de vis standard (profils spéciaux sur demande)
• Double commande cylindrique pour centrage précis de la buse
• Bandes chauffantes céramiques avec alarmes de température; lecture numérique de position de vis et contre-pression
• Profils de vitesse et de pression d'injection; passage en maintien commandé par position, pression ou temps
• Contrôle de décompression, programmes d'intrusion et d'auto-purge; trémie inox

Système hydraulique

• Pompe à cylindrée variable avec contrôle proportionnel en boucle fermée du débit et de la pression
• Affichage numérique de la pression hydraulique sur l'interface opérateur
• Vanne proportionnelle pour le mouvement du plateau; surveillance du niveau d'huile, de la température et de l'efficacité des filtres
• Contrôle de la température d'huile et programme de préchauffage; électrovanne d'arrêt de l'eau de refroidissement
• Circuit hors-ligne pour filtration et refroidissement; refroidissement par échangeur de chaleur sur le plateau
• Fenêtre de réservoir pour nettoyage; indicateurs de niveau optiques et électriques

Installation électrique

• Armoire des composants électriques avec protection IP55
• Moteurs électriques avec protection thermique et coupures de surcharge
• Interrupteur principal verrouillé empêchant l'ouverture sous tension
• Fusibles et relais pour la commande des résistances du barillet; variateur vectoriel pour la rotation de la vis
• LED sur électrovannes; circuits électriques entièrement étiquetés
• Conforme aux normes Euromap ou UL

Circuit de refroidissement (optionnel)

• Débitmètres avec circuits réglables indépendants; indication de température et de débit (un circuit pour refroidir la bouche d'alimentation; autres circuits pour le moule)

Banc

• Banc abaissé pour optimisation avec robot
• Compartiment pompe-moteur insonorisé; trous de fixation antivibrations
• Caniveau de récupération d'huile de lubrification

Dispositifs de sécurité

• Construction conforme à la directive machines 2006/42/CE; modèles certifiés CE
• Systèmes de sécurité conformes à EN 201 et ANSI/SPI B151.1-2007
• Protection avant/arrière des moules avec double verrouillage et arrêt de sécurité hydraulique
• Surveillance du fonctionnement correct des sécurités électriques et hydrauliques; protection purge buse interverrouillée

Commande — C-TOUCH

• Panneau tactile à technologie résistive; écran 15" XGA couleur (1024 x 768), IP52
• Communication Fast Powerlink (Ethernet); auto-calibration des E/S; interface USB
• Contrôle de procédé avancé : multi-étages injection/maintien/contre-pression, boucle fermée vitesse/pression, calcul automatique de dose, régulation PID température
• Archive interne >500 moules; verrouillage d'accès et fonctions de diagnostic/contrôle de production

Option Smart Energy
L'option Smart Energy intègre un moteur électrique à régime variable avec contrôle en boucle fermée parallèle à la pompe à cylindrée variable. Le contrôleur optimise régime et cylindrée pour délivrer le débit d'huile requis efficacement; en phases inactives le moteur peut descendre à bas régime (par ex. 600 tr/min) pour des économies d'énergie. Avantages : consommation proche d'une machine tout électrique selon cycle, réduction du bruit, meilleure précision de masse injectée et durée de vie accrue des composants hydrauliques.

Options disponibles

• Tirants de noyau / soufflage d'air (MP/FP)
• Vanne proportionnelle pour éjection hydraulique
• Interfaces robot (E17 / E12 / E67 / intégrées)
• Husillos et barillets spéciaux (résistants à l'usure/corrosion, mélange, barrière, basse compression)
• Culots prolongés, buses spéciales; systèmes de canal chaud intégrés
• Vannes de verrouillage de moule hydrauliques/ pneumatiques; buses d'arrêt hydrauliques
• Interfaces capteur de pression moule, injection gaz, journalisation des données
• Services AMICO, surveillance RJG, peintures spéciales et accessoires divers

Marchés / Applications

• Pièces de grande taille
• Automobile
• Construction
• Industrie
• Électroménager et articles ménagers
• Aérospatial
• Molage technique
• Conteneurs

Caractéristiques techniques

• Série : BIPOWER
• Forces de fermeture disponibles : 1300, 1500, 2000, 2700, 3500, 4200, 7000 tonnes
• Capacités d'injection (g PS) : 3 877–74 884 (unité d'injection unique)
• Modèle 7000 tonnes (deux unités) : 117 199–149 768 g PS
• Contrôleur : C-TOUCH, 15" XGA (1024 x 768)
• Commande standard : CanBus entièrement numérique
• Smart Energy : moteur à régime variable; possibilité de descendre en faible régime en phase d'attente
• Sécurité & normes : directive machines 2006/42/CE ; certification CE ; conformité EN 201 et ANSI/SPI B151.1-2007
