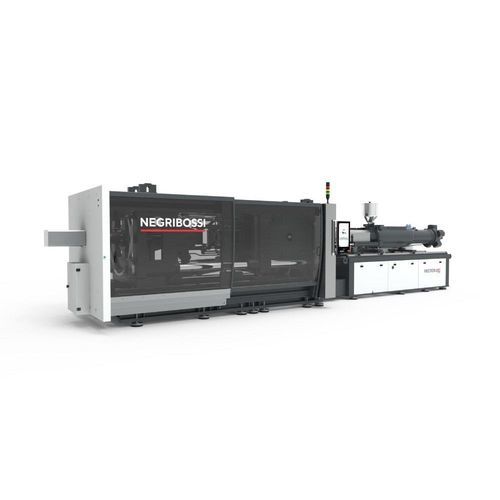

Presse à injecter horizontale VECTOR sT

servo-hydrauliquehybridepour PVC

Aperçu La série VECTOR sT est une gamme de presses à injecter hybrides à fermeture à genouillère 5 points, disponible en modèles 650, 800, 1100 et 1300 tonnes. Les unités d'injection de 4960 à 17000 sont équipées d'un entraînement de vis par moteur hydraulique. L'efficacité énergétique a été un axe de conception majeur avec l'intégration de la technologie de servo‑pompe spécialement conçue pour l'injection plastique.

Contrôleur MOTUS Multi-Touch

• Système de navigation par gestes intégrant balayage, défilement et zoom
• Objet virtuel pour le déplacement des axes basé sur l'orientation du geste (brevet en cours)
• Design moderne et fin, ergonomie de type smartphone
• Interface personnalisable pour adapter écran et fonctions
• Séquenceur pour créer des cycles spéciaux
• Fonction de recherche rapide pour édition des paramètres, édition graphique et analyse
• Nouveaux modes de fonctionnement : "step" et "in production"
• Fonction d'alarmes intelligentes pour une meilleure gestion des pannes
• Écran tactile 21,5" TFT LC couleur 1920x1080
• Connexions PowerLink basées sur Ethernet temps réel
• Transmission de données avec des vitesses de communication < 2 ms
• RFID pour accès externe

Principales caractéristiques

• Commande POWERLINK entièrement numérique
• Unités de fermeture Smart Flex avec grand écartement de colonnes pour accueillir des moules de grande taille
• Longues courses d'éjection
• Unité d'injection robuste en ligne
• Pression sur le matériau augmentée de plus de 15%
• Vitesse d'injection augmentée de plus de 25% avec régénération
• Préparation AMICO 4.0

Secteurs clés

• Injection sous contrat
• Bâtiment et construction
• Manutention
• Électroménager

Technologies et automatisation

• Traitement multi-composant/multi-matériau
• Injection PVC
• Moulage microcellulaire (MuCell)
• Injection de gaz
• Intégration robotisée

Caractéristiques - Groupe de fermeture

• Fermeture à genouillère 5 points
• Configuration de plaques Euromap ou SPI
• Barres de liaison trempées
• Platine mobile guidée par douilles autolubrifiantes
• Pieds de support pour la platine mobile
• Réglage motorisé de la hauteur de moule
• Système de lubrification central automatique par pompe électrique
• Profils de vitesse en trois étapes pour fermeture et ouverture
• Pré‑alimentation de la plaque mobile
• Fermeture/ouverture gouvernée en boucle fermée par une vanne proportionnelle
• Lecture numérique de la position de la platine mobile sur l'interface opérateur
• Contrôle et lecture numériques de la position du cross-head sur l'interface
• Lecture numérique de la force de fermeture sur l'interface
• Auto‑ajustement de l'épaisseur de moule et de la force de fermeture
• Profil d'éjection en deux vitesses avec éjection répétée réglable en vitesse, pression et position
• Lecture numérique de la position de l'éjecteur sur l'interface
• Signal de retour d'éjecteur
• Commande programmable pour tirage de noyaux multiples
• Porte frontale pneumatique

Caractéristiques - Groupe d'injection

• Groupe d'injection avec cylindre hydraulique en ligne
• Moteur électrique de vis commandé par onduleur vectoriel
• Contrôle de vitesse moteur en boucle fermée
• Groupe d'injection coulissant sur paliers linéaires
• Basculant pour faciliter le retrait et le nettoyage de la vis
• Système de changement rapide de chambre
• Barillet bimétallique
• Profil de vis polyvalent adapté à la plupart des thermoplastiques
• Groupe entraîné par deux vérins pour centrage parfait de la buse
• Bandes chauffantes céramiques avec seuil d'alarme
• Profils de vitesse et pression d'injection
• Passage en maintien déclenché par position de vis, pression hydraulique ou temps
• Lecture numérique de la position de la vis sur l'interface
• Profil de vitesse de rotation et délai de rotation réglables
• Profil de contre‑pression réglable avec lecture numérique
• Décompression avant et après récupération de la vis
• Programmes d'intrusion et d'auto‑purge
• Trémie en acier inoxydable

Caractéristiques - Système hydraulique

• Bombe à débit variable avec contrôle proportionnel en boucle fermée
• Lecture numérique de la pression du circuit hydraulique sur l'interface
• Vanne proportionnelle pour le déplacement de la platine mobile
• Surveillance du niveau d'huile, température et colmatage des filtres
• Système de régulation de la température d'huile
• Vanne d'arrêt automatique de l'eau de refroidissement
• Programme de préchauffage de l'huile
• Filtre d'huile en sortie et/ou retour pompe
• Échangeur de chaleur pour refroidissement d'huile
• Fenêtre de cuve pour faciliter le nettoyage
• Jauge d'huile

Caractéristiques - Système électrique

• Armoire électrique avec protection IP55
• Moteurs électriques avec démarrage direct
• Interrupteur principal verrouillable pour empêcher l'ouverture machine sous tension
• Coupe‑circuit contre surcharge pour groupes moto‑pompe et circuits auxiliaires
• Fusibles et relais statiques pour contrôle de chauffage de plasticisation
• Onduleur vectoriel pour la rotation de la vis
• Ventilateur de circulation d'air dans l'armoire électrique
• Indicateurs LED sur électrovannes et circuits entièrement étiquetés
• Conforme aux normes Euromap ou UL

Circuit de refroidissement

• Débitmètres avec circuits indépendants et indication de température/débit (un circuit pour refroidissement du col, autres circuits pour le moule)

Bancada

• Bancada abaissée optimisée pour utilisation combinée avec robot
• Option de bancada surélevée pour chute de pièces
• Capots insonorisés pour les ensembles moto‑pompe
• Perçages pour patins antivibratoires
• Bac de récupération d'huile de lubrification

Dispositifs de sécurité

• Construction conforme à la directive machines applicable et certificats CE pour les modèles concernés
• Conformité aux normes EN 201 et ANSI/SPI B151.1-2007
• Protections avant et arrière du moule avec double verrouillage et dispositifs hydrauliques de sécurité
• Surveillance du bon fonctionnement des dispositifs de sécurité électriques et hydrauliques
• Garde de purge de buse verrouillable

Caractéristiques techniques

• Série de modèles : VECTOR sT
• Capacités de fermeture disponibles : 650, 800, 1100, 1300 tonnes
• Tailles d'unités d'injection : 4960 à 17000
• Type de fermeture : genouillère 5 points
• Entraînement : hybride servo‑hydraulique avec technologie de servo‑pompe
• Contrôleur : MOTUS Multi‑Touch 21,5" 1920x1080, connectivité PowerLink, RFID
• Groupe de fermeture : configuration Smart Flex, barres trempées, lectures numériques de position et de force, réglage hauteur moule
• Injection : cylindre hydraulique en ligne, onduleur vectoriel pour la vis, barillet bimétallique, changement rapide
• Performances : +15% pression matière, +25% vitesse d'injection en régénération
• Hydraulique : pompe à débit variable, contrôle proportionnel en boucle fermée, gestion et refroidissement d'huile
• Électrique : armoire IP55, onduleur vectoriel, circuits étiquetés, conformité Euromap/UL
• Refroidissement : circuits indépendants avec indication débit/température
• Prêt pour automatisation : bancada robot‑friendly et nombreuses interfaces
• Options : tirage noyau, soufflage d'air, vanne proportionnelle d'éjection, interfaces robot, vis/caméras spéciales, intégration hot runner, injection gaz, RJG, services AMICO, etc.
