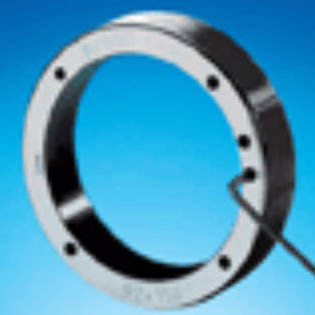

Bague de précision LX series
de bridagede blocageen acier

bague de précision
bague de précision
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de précision, de bridage, de blocage
Matière
en acier, rectifié

Description

- Les bagues LX reprennent les mêmes principes que ceux des écrous LF, en les appliquant aux alésages et en étant par conséquent parfaitement adaptées à la fixation de pièces à l'intérieur de boîtiers ou de chambres. - La force axiale activée par la rotation de la vis sans tête Hc est activée sur le ressort fileté par des cales à 90°. - La force radiale qui en résulte s'applique sur le ressort fileté. - La pression de serrage appliquée sur la surface filetée du ressort permet un verrouillage puissant. - La surface de contact perpendiculaire au côté fileté permet l'ajustement et le blocage de tous les types de roulements ainsi que d'autres éléments mécaniques nécessitant des tolérances très précises. - En plus des encoches, les trous situés sur la face avant permettent un positionnement aisé de la bague à l'aide d'une clé à molette. SPÉCIFICATIONS - Matériau : Acier à haute limite élastique - Encoches périphériques : 4 à 90 - Pour garantir l'équerrage et le battement minimum des écrous et des bagues, toutes les opérations de filetage et d'usinage de la face de contact sont effectuées en une seule fois réglage. - Vis : Vis de réglage de type Hc avec pointe conique 14.9 - Fabrication standard : - filetage de précision de classe 4g - Filetage fin - Filetage à droite - Face de contact rectifiée finement - Marquage de la face opposée - Oxyde noir OPTIONS - D'autres versions sont également disponibles sur demande : - Filetage à gauche - Ressorts de serrage supplémentaires - Autres dimensions - Autres matériaux

---
