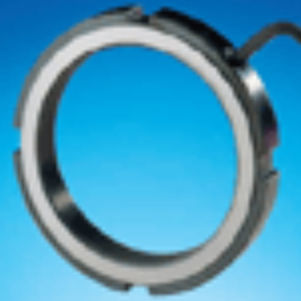

Écrou frein LR series
acierfiletéà serrage mécanique

écrou frein
écrou frein
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Types
frein
Matériau
acier
Autres caractéristiques
fileté, à serrage mécanique, avec ressort
Diamètre nominal

Max: 180 mm
(7,09 in)

Min: 24 mm
(0,94 in)

Largeur

12 mm, 15 mm, 20 mm
(0,47 in, 0,59 in, 0,79 in)

Description

- Les écrous LR sont utilisés partout où un fort serrage radial est nécessaire. - La force radiale activée en tournant la vis sans tête Hc est appliquée sur le ressort fileté. - La surface de contact perpendiculaire au côté fileté permet l'ajustement et le blocage de tous les types de roulements ainsi que d'autres éléments mécaniques nécessitant des tolérances très précises. SPÉCIFICATIONS - Matériau : Acier à haute limite élastique - Encoches périphériques : 4 x 90° - Pour garantir l'équerrage et le minimum de faux-rond des écrous et des bagues, toutes les opérations de filetage et d'usinage de la face de contact sont effectuées en une seule fois. - Vis sans tête : Type Hc avec pointe en forme de chien 14.9 - Fabrication standard : - filetage de précision classe 4H - filetage à droite - Face de contact finement rectifiée - Marquage de la face opposée - Oxyde noir OPTIONS - D'autres versions sont également disponibles sur demande : - Filets à grains fins - Filetage à gauche - 2 vis jumelées pour un couple de verrouillage accru - Autres dimensions - Autres matériaux *Valeurs obtenues avec des vis sans tête Hc : Vis M 6 - couple de serrage 8 Nm Vis M 8 - couple de serrage 18 Nm Vis M 10 - couple de serrage 36 Nm

---
