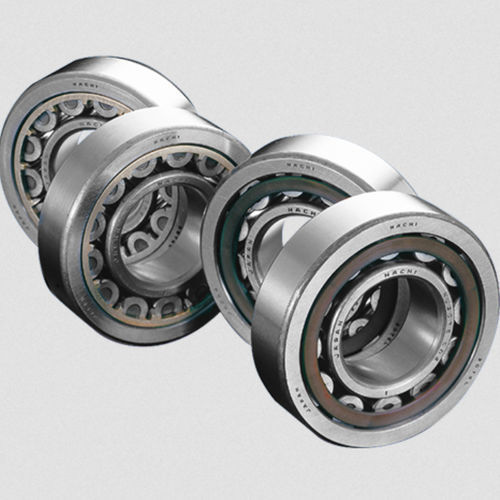

Roulement à rouleaux cylindriques

radialaxialà deux rangées

La construction de ce type de roulement est la plus simple de tous les roulements à rouleaux radiaux. Ce type de roulement est souvent utilisé dans des applications à grande vitesse. Comme la bague intérieure, la bague extérieure et les rouleaux sont en contact linéaire, ce type de roulement a une grande capacité de charge radiale. Les différentes configurations de roulements à rouleaux cylindriques sont les suivantes : N,NJ,NF,NU,RNU : nervures intégrales (brides) NH,NP;NUP;NUH : nervures intégrales et libres NN,NNU : roulements à deux rangées Les configurations ayant des flasques intégrés ou des nervures libres sur les bagues intérieure et extérieure peuvent supporter une petite quantité de charge axiale. Comme ce type de roulement supporte les charges axiales sous forme de glissement entre l'extrémité des rouleaux et les faces des flasques, la charge axiale est limitée. Les roulements à rouleaux cylindriques à double rangée sont utilisés pour des applications à grande vitesse et de haute précision, comme le support de la broche principale des tours, des fraiseuses et des centres d'usinage.
