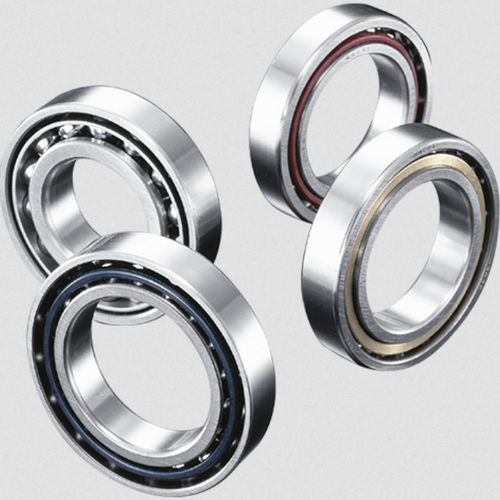

Roulement à billes
à contact obliqueà une rangéeradial

roulement à billes
roulement à billes
roulement à billes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Élément roulant
à billes
Construction
radial, axial, rigide, à contact oblique, à une rangée, à deux rangées
Matière
en acier, en laiton
Autre caractéristique
avec cage

Description

Les chemins de roulement des bagues intérieure et extérieure de ce type de roulement sont réalisés avec un angle de contact fixe. Ces roulements ne sont pas séparables. Puisque les billes sont insérées en utilisant une construction à contre-alésage, un plus grand nombre de billes peut être installé que dans le cas des roulements à billes à gorge profonde. Les matériaux de la cage standard peuvent être en acier embouti, en laiton à haute résistance ou en polyamide. Les matériaux de la cage dépendent de la série de roulements et des conditions de service. Les roulements à une rangée de billes à contact oblique peuvent supporter des charges radiales, axiales ou composées, cependant, toute charge axiale doit être dans une seule direction. Ce type de roulement est généralement utilisé par paire pour gérer la charge induite résultant de la force axiale interne générée par la charge radiale appliquée. Lors du montage de deux roulements simples dans des positions adjacentes, NACHI fournit ces pièces combinées (paires) avec un jeu pré-ajusté. Les roulements combinés appariés sont des ensembles appariés. Les roulements combinés ou appariés peuvent être disposés DOS À DOS (DB), FACE À FACE (DF), ou en TANDEM (DT). Les ensembles DB ou DF peuvent supporter des charges axiales bidirectionnelles. Roulements à billes à contact oblique à deux rangées La construction de ce type de roulement à billes est similaire au montage adjacent, DOS À DOS, de deux roulements à billes à contact oblique à une rangée. Parce que moins de billes peuvent être insérées par rangée par rapport aux roulements à une rangée de billes à contact oblique, un roulement à double rangée de billes à contact oblique aura une capacité de charge inférieure à celle d'un jeu de deux roulements à une rangée de billes à contact oblique de taille et de série équivalentes montés dos à dos. Ce type de roulement peut supporter des charges radiales, de moment et axiales bidirectionnelles.

---
