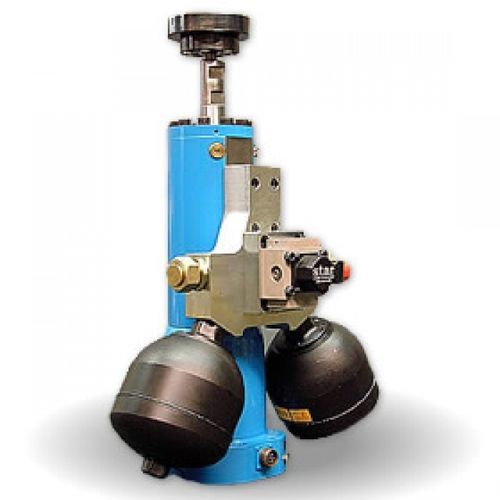

Servo-vérin hydraulique SLZ series

rotatifà pistonpour test mécanique

Cylindre servo
Les cylindres servo transforment l'énergie hydraulique (commandée par des servovannes) en énergie mécanique. Ils existent en versions axiales et de torsion : les cylindres axiaux engendrent la charge par déplacement linéaire tandis que le couple est produit par rotation pour les cylindres de torsion. Ces cylindres sont destinés aux bancs d'essai servohydrauliques et aux systèmes d'essai pour les essais statiques et dynamiques des matériaux et des composants.

Performances et spécifications
Tous les cylindres servo axiaux respectent des spécifications strictes en amplitude et en fréquence pour différentes courbes caractéristiques. Une sensibilité élevée, des vitesses de piston très importantes, une résistance mécanique et une conception économique résultent de l'expérience accumulée, du savoir‑faire technique et de la qualité de fabrication.

Voici quelques modèles de notre gamme :

SLZ 630-1000 kN

• Caractéristiques techniques :
• Dimensions et poids des cylindres standard sans vanne :
• Charge : 630 / 1000 kN
• Diamètre de base : 470 mm
• Hauteur : 705 / 1050 mm
• Course : 100 / 250 mm
• Poids : 500 / 730 kg

SLZ 250-400 kN

• Caractéristiques techniques :
• Dimensions et poids des cylindres standard sans vanne :
• Charge : 250 / 400 kN
• Diamètre de base : 370 mm
• Hauteur : 605 / 905 mm
• Course : 100 / 250 mm
• Poids : 295 / 560 kg

SLZ 100-160 kN

• Caractéristiques techniques :
• Dimensions et poids des cylindres standard sans vanne :
• Charge : 100 / 160 kN
• Diamètre de base : 275 mm
• Hauteur : 605 / 905 mm
• Course : 100 / 250 mm
• Poids : 155 / 240 kg

SLZ 10-63 kN

• Caractéristiques techniques :
• Dimensions et poids des cylindres standard sans vanne :
• Charges : 10 / 16 / 25 / 40 / 63 kN
• Diamètre de base : 205 mm
• Hauteur : 479 / 539 / 829 mm
• Course : 40 / 100 / 250 mm
• Poids : 35 / 38 / 65 kg

MSLZ 7-15,8 kN

• Caractéristiques techniques :
• Dimensions et poids des cylindres standard sans vanne :
• Charges : 5 / 15,8 kN
• Dimensions de base : 86 × 88 mm
• Hauteur : 209,5 / 263,5 / 363,5 mm
• Course : 20 / 50 / 100 mm
• Poids : 6,3 / 8,3 / 11,6 kg

Cylindres servo de torsion (SDZ)

• Caractéristiques techniques :
• Configuration : fixe ou rotative
• Couple nominal : 1–64 kN·m
• Amplitude : max. ±50°
• Angle de torsion : max. 100°

Spécifications techniques

• Famille de produits : cylindres servo (cylindres servo axiaux et cylindres servo de torsion)
• Plage de charges (selon modèle) : de 5 kN à 1000 kN (voir données modèles)
• Diamètres de base typiques : 86 mm à 470 mm (selon modèle)
• Plage de hauteurs (modèles standard, sans vanne) : 209,5 mm à 1050 mm (selon modèle)
• Options de course : 20 mm à 250 mm (selon modèle)
• Plage de poids : env. 6,3 kg à 730 kg (selon modèle)
• Cylindres servo de torsion : couple nominal 1–64 kN·m, amplitude max. ±50°, angle de torsion max. 100°
