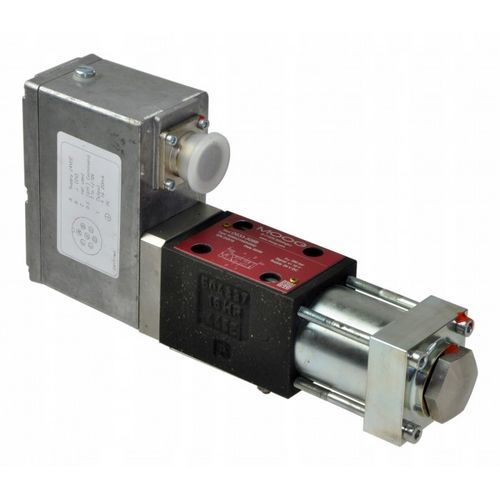

Vanne à actionneur électrique MOOG

électriqueservocommandéede régulation

Description
Les servovannes MOOG des séries D633 et D634 sont des servovannes à commande directe de bobine avec retour de position électrique. La bobine est actionnée via l'induit du moteur linéaire solidaire, qui déplace le tiroir depuis la position hydraulique neutre dans les deux sens. En l'absence d'un signal de commande, le tiroir est maintenu en position neutre par une ressort plat, assurant une position de sécurité définie en cas de perte d'alimentation. L'électronique constitue une unité compacte et intégrée qui assure une boucle de régulation de la position et une commande économique du moteur linéaire par modulation de largeur d'impulsion (PWM). Lors de l'utilisation d'un des types de signal prévus, aucune interface supplémentaire n'est nécessaire.

Caractéristiques

• Utilisation en mode 3ème/4ème orifices et en mode 2x2 double flux pour la régulation de position, vitesse, force ou débit du fluide d'action.
• Dimensions de raccordement conformes à DIN 24340, CETOP 3 et CETOP 5.
• Forte génération d'effort grâce à un moteur linéaire à aimants permanents.
• Suppression de la première cascade de commande hydraulique, réduisant les pertes non productives.
• Un ressort plat ramène le tiroir en position neutre de sécurité en cas de coupure d'alimentation (p.ex. rupture de câble ou arrêt d'urgence).
• Caractéristiques dynamiques indépendantes de la pression d'alimentation.
• Indice de protection IP65 (avec le contre-connecteur électrique recommandé).
• Faible hystérésis et grande sensibilité.
• Protection contre les connexions incorrectes et les signaux de commande dépassant les valeurs admissibles.
• Réglage électrique du point zéro pour adapter la position de la charge.
• Signal de position réelle du tiroir à faible niveau de bruit.

Spécifications techniques

• Référence : Servovanne MOOG série D633, D634
• Disponibilité : En stock
• Prix affiché : 0,00 €
• Dimensions de raccordement : DIN 24340, CETOP3, CETOP5
• Indice de protection : IP65 (avec le contre-connecteur recommandé)
• Commande : Commande directe par bobine via l'induit du moteur linéaire
• Retour de position : Électrique, avec boucle de régulation intégrée
• Principe d'entraînement : Moteur linéaire à aimants permanents
• Électronique : Unité intégrée avec modulation de largeur d'impulsion (PWM)
• Fonctions de sécurité : Retour en position neutre par ressort en cas de défaillance ; protection contre les connexions incorrectes et les sursignaux
• Modes de fonctionnement : 3./4. orifices, mode 2x2 double flux
• Comportement dynamique : Indépendant de la pression d'alimentation
