Oscilloscope numérique U1600A

portatif2 voiesUSB

Description

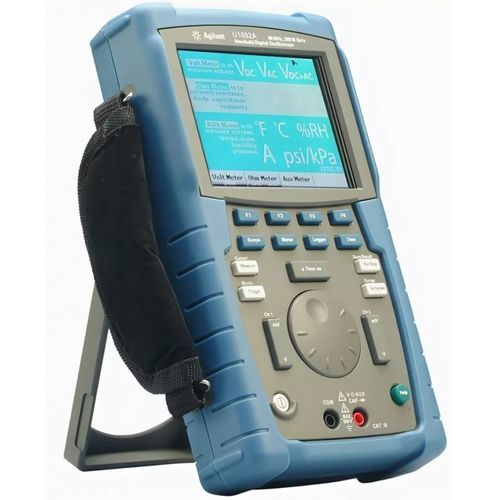

Le U1602A est un oscilloscope numérique portable (Agilent Technologies) combinant un oscilloscope 2 canaux, un multimètre numérique vraie valeur efficace (true‑RMS) et un enregistreur de données en temps réel dans un boîtier compact. Il s'adresse aux opérations de diagnostic, maintenance et contrôle qualité en environnements industriels et automobiles.

Points clés du modèle U1602A

• Écran LCD couleur 11,4 cm (4,5 pouces) pour une distinction claire des voies
• Largeur de bande jusqu'à 40 MHz avec système de trigger avancé
• Taux d'échantillonnage jusqu'à 200 MS/s
• Profondeur mémoire jusqu'à 125 000 points par canal
• Multimètre true‑RMS jusqu'à 6000 digits et 22 mesures automatiques
• 11 fonctions DMM intégrées y compris tension AC/DC, résistance, test diode/continuité
• Fonctions mathématiques et mise à l'échelle des deux canaux, FFT avec plusieurs fenêtres
• Logiciel PC Link et USB 2.0 haute vitesse pour transfert de données
• Stockage optionnel sur clé USB pour sauvegarder réglages et formes d'onde
• Système d'aide multilingue

Applications et usages
Le U1602A est conçu pour le dépannage sur site, la vérification d'installations et la maintenance périodique. Les techniciens peuvent analyser rapidement les signaux en domaine temporel et fréquentiel grâce aux fonctions math et FFT. Le multimètre true‑RMS intégré permet des mesures rapides et précises indispensables au service terrain et aux tests de production.

Fonctions de l'oscilloscope

• Mémoire profonde pour l'enregistrement longue durée des signaux (jusqu'à 125 000 points/canal)
• Autoscale pour un réglage automatique rapide de l'affichage
• Opérations mathématiques sur deux canaux (addition, soustraction) et FFT (rectangulaire, Hanning, Hamming, Blackman‑Harris)
• Mesures par curseurs pour positionner les points d'échantillonnage manuellement ou automatiquement
• 22 mesures automatiques avec affichage simultané de résultats multiples
• Modes de trigger avancés : différentiel, largeur d'impulsion, combinaison de codes, signal vidéo
• PC Link pour capture, stockage et documentation via USB
• Option clé USB pour sauvegarde/chargement de signaux et paramètres (jusqu'à 10 éléments)

Mode enregistreur de données
En mode enregistreur, l'utilisateur peut configurer les conditions d'acquisition pour chaque type de mesure DMM et créer des séquences d'échantillons pour l'enregistrement et l'analyse lors de la vérification de conception ou de la collecte de données sur le terrain.

Caractéristiques techniques

• Type : oscilloscope numérique portable + multimètre true‑RMS + enregistreur de données temps réel
• Modèle/série : U1602A (série U1600A)
• Écran : 11,4 cm (4,5 pouces) LCD couleur
• Canaux : 2
• Largeur de bande : jusqu'à 40 MHz
• Taux d'échantillonnage : jusqu'à 200 MS/s
• Profondeur mémoire : 125 000 points par canal
• Multimètre : true‑RMS, jusqu'à 6000 counts
• Mesures automatiques : jusqu'à 22 types
• Fonctions DMM intégrées : 11 fonctions (tension AC/DC, résistance, capacité, test diode, continuité, température, courant, etc.)
• Maths : mise à l'échelle deux canaux, addition/soustraction, FFT avec plusieurs fenêtres
• Triggers : différentiel, largeur d'impulsion, combinaison de codes, vidéo
• Interfaces : USB 2.0 haute vitesse, logiciel PC Link inclus, stockage USB optionnel
• Sauvegarde/recall : jusqu'à 10 formes d'onde et paramètres
• Aide : multilingue
• Disponibilité : en stock (vérifier auprès du fournisseur)
