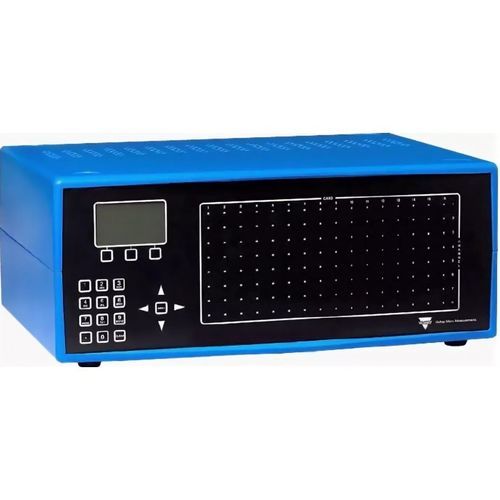

Système universel d'acquisition et de traitement de données MTS-7000

Présentation :
Le MTS-7000 est un système universel d'acquisition et de traitement de données conçu pour des mesures statiques et dynamiques avec une précision de ±0,05 % de la valeur d'échelle. Chaque carte capteur intègre un convertisseur analogique-numérique 24 bits avec une résolution de 0,5 µm/m. Un filtre analogique associé à un filtre numérique FIR flexible assure lissage et filtrage. La sélection numérique de la pontage permet l'utilisation de jauges de contrainte de 120 Ω, 350 Ω et 1000 Ω. L'appareil peut être étalonné automatiquement à l'aide d'une source de référence amovible.

Caractéristiques principales :

• Capacité jusqu'à 16 cartes d'entrée, maximum 128 canaux.
• Options de montage : rack 19 pouces ou version bureau.
• Affichage : LCD 64 x 128 avec écran blanc et rétroéclairage LED.
• Panneau LED : 128 LED rouge/vert séparées, une par canal.
• Ethernet : IEEE 802.3, 802.3u, 10 Base-T, 100 Base-TX, demi- et fullduplex, auto-négociation.
• Processeur : 250 MHz.
• Mémoire : 64 MB SDRAM.
• Environnement de fonctionnement : -10 °C à +45 °C ; humidité jusqu'à 90 % sans condensation.
• Alimentation : 11–32 V CC, 30 A max.
• Dimensions : 178 x 445 x 340 mm.

Informations complémentaires :
Réf. : Système d'acquisition et de traitement de données MTS-7000

Caractéristiques techniques / spécifications :

• Précision : ±0,05 % de la valeur d'échelle.
• ADC : convertisseur analogique-numérique 24 bits par carte capteur.
• Résolution : 0,5 µm/m.
• Filtres : filtre analogique combiné à un filtre numérique FIR flexible pour le lissage.
• Sélection de pont (numérique) : prise en charge des jauges de 120 Ω, 350 Ω et 1000 Ω.
• Étalonnage automatique possible avec source de référence amovible.
• Canaux maximum : jusqu'à 128 (jusqu'à 16 cartes d'entrée).
• Affichage : LCD 64 x 128 avec rétroéclairage LED.
• Panneau d'état LED : 128 LED rouge/vert séparées, une par canal.
• Communication : Ethernet (10/100 Base-T), demi-/fullduplex, auto-négociation.
• CPU : 250 MHz ; RAM : 64 MB SDRAM.
• Température de fonctionnement : -10 °C à +45 °C ; humidité : jusqu'à 90 % sans condensation.
• Alimentation : 11–32 V CC, 30 A max.
• Boîtier / Dimensions : 178 x 445 x 340 mm ; options de montage : rack 19 pouces ou bureau.
