Équipement de test de flamme SCV

de propagationde résistance au feuautomatique

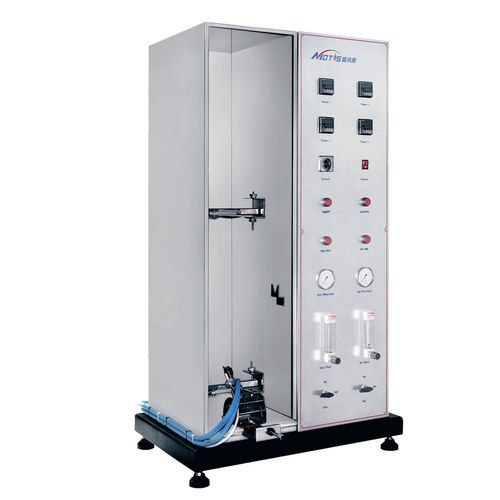

L'appareil d'essai de propagation de la flamme, conforme à la norme IEC 60332, fournit une procédure d'essai pour tester la résistance à la flamme verticale d'un conducteur isolé électrique, d'un câble ou d'un câble à fibres optiques, sous une flamme prémélangée de 1 kW. La procédure d'essai de propagation de la flamme pour un câble isolé simple : a) Un morceau de câble isolé d'une longueur de 600 mm est monté verticalement. b) Stabiliser la source d'allumage conformément à la norme CEI 60695-11-2, régler l'angle du brûleur à 45 degrés. c) Appliquez la flamme sur le câble isolé, à une distance de 475 mm. d) Observer et retirer la flamme après le temps d'application spécifique de la flamme. e) Répétez deux autres essais. f) Évaluer les résultats des essais. L'appareil d'essai de propagation de la flamme est constitué d'une chambre en acier inoxydable : - Une chambre en acier inoxydable, avec revêtement intérieur anticorrosion pour une longue durée de vie. - Un bras de support d'échantillon en acier inoxydable. - Brûleur pré-mélangé air-gaz de 1 kW. - Débitmètres pour le contrôle du débit de gaz propane et d'air. - Régulateur individuel de gaz et d'air et manomètre. - Dispositif d'allumage par étincelle. - Jauge de mesure de la hauteur de la flamme. - Kits d'étalonnage de la flamme pour la source d'allumage, conformes à la norme IEC 60695-11-2. - Minuterie automatique d'application de la flamme, quatre modes (60/120/240/480s) pour un échange rapide. Avance : Sorbonne intégrée montée au sol.
