Servomoteur brushless ExD

AC300 V...800 Vmodulaire

Aperçu

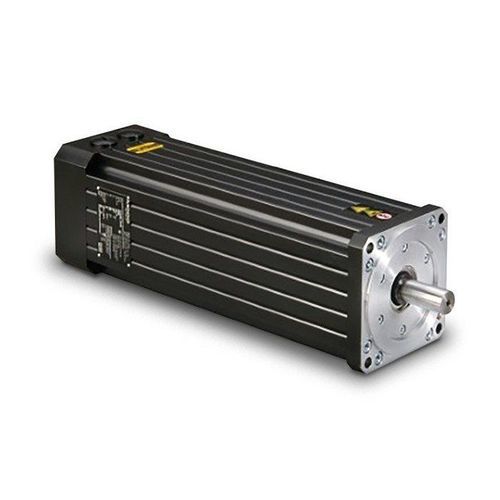

Le servomoteur dynamique sans balais antidéflagrant Moog ExD (Explosion Proof Dynamic Brushless Servo Motor) est un moteur synchrone AC conçu et certifié pour une utilisation en environnements potentiellement explosifs. La série ExD est conforme aux normes ATEX et IECEx et est fabriquée à partir de composants robustes capables de résister à des conditions thermiques exigeantes. L'utilisation de résolveurs haute fiabilité, de roulements à billes étanches lubrifiés à vie, de rotors équilibrés avec précision (ISO 1940 Classe G 6.3) ainsi que d'une conception d'étanchéité IP67 assure une durée de vie optimale du produit.

Caractéristiques

• Antidéflagrant : certifié ATEX, IECEx, NEC, KOSHA, TRCU et CCC Ex
• Servomoteur AC (moteur synchrone)
• Faible moment d'inertie
• Refroidissement par convection

Marchés et applications

• Production pétrolière et gazière
• Production d'énergie
• Exploitation minière
• Machines de production industrielles évoluant dans des atmosphères contenant des vapeurs ou gaz inflammables ou explosifs

Avantages

• Construction compacte et légère
• Excellente dynamique pour des temps de cycle réduits
• Faible ondulation de couple
• Conception robuste pour un entretien réduit
• Concept de servomoteur modulaire pour des configurations flexibles

Spécifications (tableau)
Dimension | Unité | Protection contre les explosions
Couple au repos M° | Nm [lb-in] | 0,52 - 66 [4.6 – 590]
Couple de pointe Mmax | Nm [lb-in] | 1,6 - 240 [14.2 - 2118]
Vitesse nominale nN | min-1 [rpm] | 7800 - 2000
Puissance nominale PN | kW [hp] | 0,359 – 8,378 [0.5 – 11.2]
Couple nominal MN | Nm [lb-in] | 0,44 – 40 [3.9 – 354]
Moment d'inertie J | Kg·cm2 [lb·in·sec2 x10^-4] | 0,16 - 157 [1.4 – 1389]
Capteur | Standard / Optionnel | Resolver / Encoder
Surveillance température | N/A | PTC ou NTC
Frein | N/A | Optionnel
Tension bus nominale VDC | V | 325/565
Certification / marquage | N/A | IECEx/ATEX/NEC/KOSHA/CCC Ex/TRCU
Refroidissement | N/A | Convection

Caractéristiques techniques / spécifications

• Dénomination de la série : ExD series
• Type de moteur : servomoteur synchrone AC (sans balais)
• Protection contre les explosions : ATEX, IECEx, NEC, KOSHA, TRCU, CCC Ex
• Indice de protection : IP67
• Capteur standard : résolveur ; encodeur en option
• Surveillance température : PTC ou NTC (optionnel)
• Frein : optionnel
• Roulements à billes étanches lubrifiés à vie
• Rotor équilibré selon ISO 1940 Classe G 6.3
• Plage de moment d'inertie : 0,16 – 157 Kg·cm²
• Plages de couple : arrêt 0,52 – 66 Nm ; couple nominal 0,44 – 40 Nm ; couple de pointe 1,6 – 240 Nm
• Puissance nominale : 0,359 – 8,378 kW
• Plage de vitesse nominale : 2000 – 7800 min⁻¹ (rpm)
• Tension bus nominale : 325 V / 565 V DC
• Refroidissement : convection
• Conception modulaire pour adaptation à différentes applications
