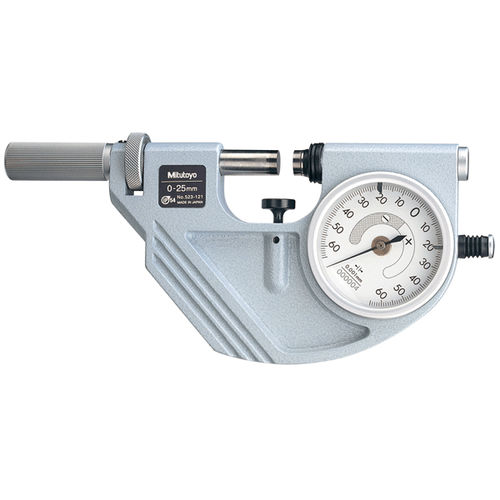

Calibre mâchoires 523 series

calibre mâchoires
calibre mâchoires
calibre mâchoires
calibre mâchoires
calibre mâchoires
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Capacité de mesure

Min: 0 mm
(0 in)

Max: 100 mm
(3,937 in)

Description

Les boutons-poussoirs à cadran de la série 523 permettent d'évaluer directement si les pièces produites en série sont conformes à la norme GO/NO-GO. Ils ont un diamètre de broche de 10,8 mm (.425") et un degré de protection IP54. Ils fournissent une précision d'indication de cadran de 1μm/.0000005" et une lecture de cadran ou 0.001mm/.00005". La dispersion de l'indication est de 0,4μm/.00002" et la planéité est de 0,3μm/.000012" Le parallélisme est de 0.6μm/.000024" pour les modèles jusqu'à 50mm/2" ou 1μm/.00004" pour les modèles supérieurs à 50mm/2". La face de mesure est en carbure ; la force de mesure est de 5-10N (500-1000gf). Compteurs d'instantanés SÉRIE 523 -Convient à la mesure de pièces produites en série. -Différents types d'indicateurs peuvent être sélectionnés en fonction de l'application de mesure. -Mesure des visages : Carbure Précision Planéité : 0.3pm/.00000012" Parallélisme : 0,6(jm/.000024" pour les modèles jusqu'à 50mm/2" 1pm/.00004" pour les modèles de plus de 50mm/2" : 0.4pm/.00002" Indicateurs typiques utilisés avec les jauges ID-C (0,001 mm)/543-390B LGF-L (0,0001mm)/ 542-181 & Compteur 542-015

---
