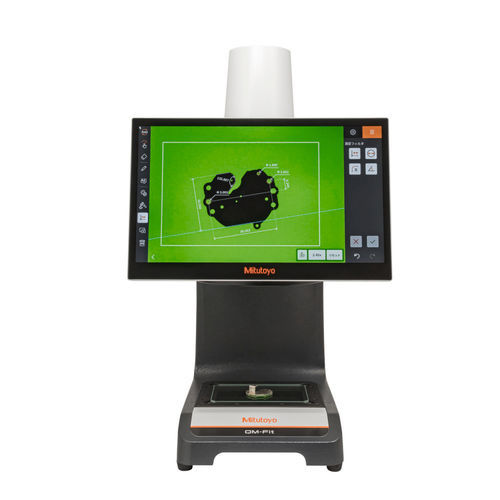

Système de contrôle dimensionnel sans contact QM-Fit

Présentation
Système de mesure par imagerie pour le contrôle dimensionnel avec détection avancée des éléments. Empreinte compacte (format A3) et écran tactile 15,6 pouces pour une utilisation en atelier et des contrôles rapides de pièces.

Principales caractéristiques

• Corps compact au format A3 permettant une installation flexible en espaces restreints.
• Plage de mesure de 115×75 mm adaptée à la plupart des petites pièces.
• Objectif à grande profondeur de champ évitant la mise au point pour des irrégularités jusqu'à 36 mm.
• Écran tactile 15,6 pouces pour une utilisation intuitive sur site.
• Détection automatique des éléments et enregistrement des procédures pour mesurer en un seul geste après positionnement de la pièce.

Caractéristiques (points principaux)

• Référence : QMF-A1208-A
• Dispositif d'affichage : Moniteur tactile 15,6 pouces
• Plage de mesure (utilisable) : 115×75 mm
• Plage de mesure (plage garantie en précision) : 90×60 mm
• Hauteur maximale mesurable : 36 mm
• Éclairage transmise : LED verte
• Éclairage annulaire : LED blanche 8 segments
• E/S externes : LAN ×1, USB3.2 ×2
• Zoom numérique : 1–100×
• Plage de température pour garantie de précision (°C) : 20±1°C
• Charge maximale (masse de la pièce) : 10 kg
• Dimensions du verre de table : 154×96 mm
• Dimensions (L×P×H) : 366×407×621 mm
• Masse de l'appareil : 25 kg
• Alimentation : AC100–240V 50/60Hz
• Consommation électrique : 100 W

Remarques
La précision de mesure est déterminée selon nos méthodes d'essai. La charge maximale exclut les charges excentrées ou concentrées extrêmes. L'utilisation de la charte de référence fournie permet des mesures haute précision en dehors de 20°C.
