Machine d'électroérosion par enfonçage D7132

de haute précisionde précisionà haute productivité

Présentation

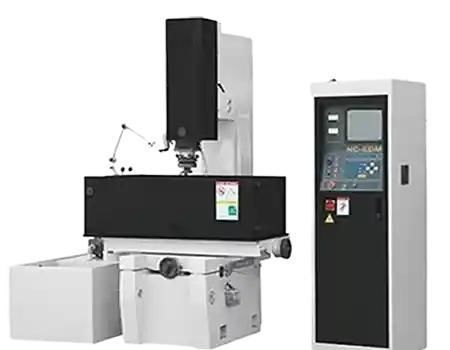

Le D7132 est une machine d'électroérosion par enfonçage CNC 3 axes de la série D71. Elle étend la capacité de la série D71 en proposant une table plus grande et un support de pièce plus robuste tout en conservant un contrôle de haute précision et une capacité d'EDM en plusieurs étapes. La machine est conçue pour accueillir des noyaux de moule, des inserts en acier et des composants d'outillage lourds, et pour garantir une précision dimensionnelle et une finition de surface constantes.

Données produit de base

• Taille de la table : 400×250 mm (indiquée dans les détails du modèle)
• Dimensions du bac : 1030×520×320 mm (indiquées dans les détails du modèle)
• Poids maximal de la pièce (indiqué dans les détails du modèle) : 250 kg

Capacité étendue / série D71 (description produit)

• Table φ500 mm (500×320 mm) (configuration étendue)
• Dimensions du bac (étendu) : 1030×560×320 mm
• Prend en charge des pièces lourdes jusqu'à 550 kg (configuration étendue)

Caractéristiques principales

• Moteur servo CNC pour l'axe Z (Sanyo, Japan) assurant un contrôle précis de l'écart d'étincelle et de la profondeur de cavité
• Axes X/Y entraînés par vis à billes haute précision pour une excellente régularité de mouvement
• Prend en charge des pièces lourdes jusqu'à 550 kg sans perte de précision (configuration D71 étendue)
• Système CNC intelligent automatisant l'ébauche, la finition et la compensation d'usure
• Structure mécanique stable minimisant la dérive thermique et les vibrations pour des opérations longues

Configurations recommandées

• Support d'électrode avec verrouillage rapide — accélère le changement d'électrode et garantit la concentricité
• Système de filtration des poussières de graphite — maintient le diélectrique propre lors de l'utilisation d'électrodes en graphite
• Refroidisseur d'huile diélectrique — contrôle la température du fluide pour des conditions d'étincelle constantes
• Sonde de précision pour l'axe Z — détecte automatiquement la surface de la pièce et améliore la précision en profondeur
• Suite de programmation EDM multi-étapes — permet des cycles d'impulsion programmables de l'ébauche à la finition
• Unité automatique de détection d'incendie — renforce la sécurité lors de l'utilisation de diélectriques à base d'huile

Cas d'application

• Client : Fournisseur de moules automobile (Inde)
• Cas d'utilisation : Finition EDM de cavités de moules haute précision pour boîtiers plastiques complexes
• Configuration : D7132 équipée d'un refroidisseur d'huile diélectrique, d'électrodes en graphite et d'un contrôle d'impulsions en 3 étapes
• Résultats : Cohérence dimensionnelle ≤ ±0,009 mm ; finition de surface Ra ≤ 1,4 μm ; usure moyenne d'électrode < 0,18 % ; retour client : « Nous avons remplacé deux anciens machines par un D7132 — il est plus précis, plus rapide et facile à programmer. »

Remarques
La page présente à la fois une configuration standard (table 400×250 mm, bac 1030×520×320 mm, 250 kg max) et une configuration étendue de la série D71 (table 500×320 mm / φ500 mm, bac 1030×560×320 mm, 550 kg max). La configuration livrée exacte dépend du modèle/options sélectionnés et des personnalisations.

Caractéristiques techniques / spécifications

• Modèle : D7132 (série D71)
• Table (standard) : 400×250 mm
• Table (option D71 étendue) : 500×320 mm (φ500 mm)
• Bac (standard) : 1030×520×320 mm
• Bac (étendu) : 1030×560×320 mm
• Poids max. de la pièce (standard) : 250 kg
• Poids max. de la pièce (étendu) : 550 kg
• Entraînement axe Z : moteur servo CNC (Sanyo, Japan)
• Axes X/Y : entraînés par vis à billes haute précision
• Commande : système CNC intelligent avec ébauche/finition automatisées et compensation d'usure
• Précision : précision dimensionnelle réalisable dans ±0,005–0,01 mm (selon FAQ du site)
• Capacité de finition de surface : Ra 0,2–0,8 μm réalisable selon matériau/paramètres d'électrode (FAQ du site) ; cas d'application rapporté Ra ≤ 1,4 μm
• Usure type d'électrode (cas d'application) : < 0,18 %
• Conception mécanique : base en fonte haute rigidité, caractéristiques pour minimiser la dérive thermique et les vibrations
• Accessoires optionnels/recommandés : support d'électrode à verrouillage rapide, filtration poussière graphite, refroidisseur d'huile diélectrique, sonde de précision axe Z, suite de programmation EDM multi-étapes, unité automatique de détection d'incendie
• Options de personnalisation : taille du bac, système porte-électrode (manuel ou automatique CNC), courant de travail maximal, type d'alimentation (finitions fines ou usinage brut), course axe Z (selon fiche produit)
