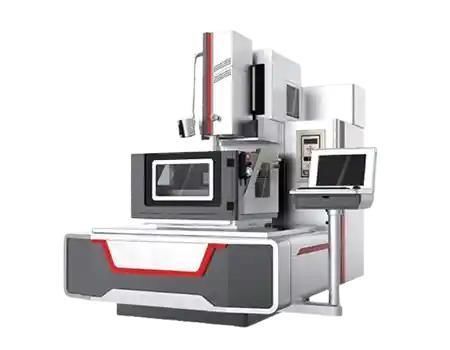

Machine d'électroérosion à fil DK7725M

de haute précisionà grande vitessede précision

Présentation du produit
Le DK7725M fait partie de la série DK77M de machines CNC d'érosion par fil (découpe par fil) de précision. Il dispose d'une structure compacte et rigide en fonte HT300 pour limiter les vibrations et assurer la stabilité d'usinage. La commande CNC 5 axes complète permet les coupes en cône, les profils multi-angles et les contours segmentés pour les pièces complexes.

• Capacité pièce : 500×400 mm
• Déplacements (X×Y) : 320×250 mm
• Charge maximale : 250 kg

Principales caractéristiques

• Commande CNC 5 axes complète pour usinage conique et profils 3D complexes
• Corps en fonte HT300 réduisant la dérive thermique et les déformations mécaniques
• Guides linéaires et vis à billes Taiwan Shangyin haute précision
• Logiciel de trajectoire d'usinage intelligent pour meilleure finition des arêtes et gain de productivité
• Optimisée pour aciers à outils, carbures et alliages spéciaux

Configurations recommandées

• Fil de molybdène de précision — garantit la stabilité dimensionnelle lors des coupes de contour
• Système d'enfilage automatique — réduit les temps d'arrêt et améliore la répétabilité
• Stabilisateur de tension de fil — améliore la régularité des arêtes et réduit les effets de vibration
• Module de refroidissement de la pièce — maintient l'uniformité thermique des composants de précision
• Contrôleur anti-électrolyse — prolonge la durée de vie du fil et améliore la finition
• Logiciel CAD/CAM de nidification — automatise les trajectoires complexes et les bibliothèques de formes

Cas d'application

• Client : Atelier de moules de précision — Corée du Sud
• Usage : Découpe d'empreintes de connecteurs avec géométries à marches
• Configuration : DK7725M avec guides HIWIN, fil 0,18 mm, enfilage automatique et réglage de décharge haute vitesse
• Résultats : Tolérance dimensionnelle ≤ ±0,006 mm ; rugosité Ra ≤ 0,9 μm ; réduction du temps de cycle ~20 % vs génération précédente ; précision répétable et arêtes nettes sur petites géométries

Spécifications techniques

• Modèle : DK7725M
• Série : DK77M Series
• Dimension maximale pièce : 500 × 400 mm
• Déplacement (X × Y) : 320 × 250 mm
• Charge maximale : 250 kg
• Corps machine : fonte HT300 (compact, rigide)
• Commande : CNC 5 axes complète
• Guides linéaires & vis à billes : composants Taiwan Shangyin haute précision
• Fil recommandé : fil de molybdène de précision (ex. 0,18 mm dans le cas)
• Options : système d'enfilage automatique, stabilisateur de tension du fil, module de refroidissement, contrôleur anti-électrolyse
• Logiciel : CAD/CAM de nidification et logiciel de trajectoire d'usinage intelligent
• Tolérance typique obtenue (cas) : ≤ ±0,006 mm
• Rugosité typique (cas) : Ra ≤ 0,9 μm
