Centre de rectification pour outils de coupe QD580

d'outilpour métaux dursCNC

Présentation du produit

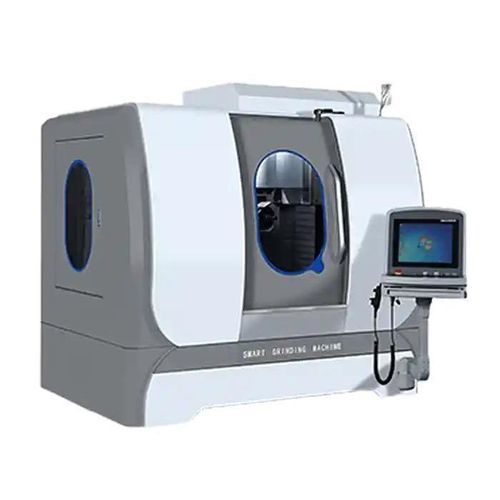

Le QD580 de MINNUO est une rectifieuse d'outils CNC 5 axes conçue pour la fabrication et le réaffûtage d'outils de coupe complexes. Elle associe un bâti mécanique rigide, des broches de rectification haute vitesse et un contrôle CNC intégré avec base de données d'outils pour réaliser des profils en 5 axes simultanés pour outils en carbure et HSS, utilisée en aéronautique, automobile, moules et usinage de précision.

Principales caractéristiques

• Commande CNC 5 axes simultanés pour l'usinage de géométries complexes.
• Prend en charge la fabrication et le réaffûtage d'outils en carbure et HSS.
• Bâti rigide minimisant les vibrations et garantissant la stabilité dimensionnelle.
• Contrôle CNC intégré avec base d'outils et programmation paramétrique pour des réglages répétables.
• Adaptée aux outils à marches, fraises à billes, fraises profilées et forets.
• Compatible avec les systèmes d'automatisation et de chargement robotisé.

Configurations recommandées

• Système de broche : Broches de rectification haute précision (courroie, broches électriques ou hydrostatiques), refroidissement de broche (huile ou air) et équilibrage automatique en option.
• Système de bridage : Mandrins et dispositifs de serrage de précision, mors en V universels, montages d'outillage personnalisés et systèmes de rotation de la pièce.
• Système de meules : Dressage automatique (meule diamant ou single-point dresser) et équilibrage dynamique des meules.
• Système d'avance et de mouvement : Commande d'avance automatique avec vitesses réglables selon l'opération de meulage.
• Refroidissement et filtration : Circulation de liquide de refroidissement avec injection par buse réglable et filtration haute efficacité (filtre à bande ou séparateur magnétique).
• Commande et automatisation : CNC ou PLC avec écran HMI tactile, sonde de mesure en machine optionnelle et chargement/déchargement automatique en option.
• Accessoires et options : Porte-outils de dressage, supports de positionnement, éclairage intégré et système de nettoyage à air de la pièce, évacuation des copeaux et aspiration des poussières.

Cas d'application

• Client : Fabricant d'outils de coupe — Chine orientale.
• Pièce : Fraises monobloc en carbure Ø20 mm avec flûtes à marches.
• Installation : QD580 avec contrôleur 5 axes, sonde de mesure en machine et collecteur de brouillard.
• Résultats : Précision de profil ≤ 0,006 mm ; temps de cycle réduit de 22 % vs solution 4 axes précédente ; les outils réaffûtés ont récupéré jusqu'à 90 % de la durée de vie d'un outil neuf.
• Retour client : « Avec le QD580, nous avons accéléré les délais et renforcé le contrôle des tolérances ; il est devenu central dans notre ligne de réaffûtage HSS et carbure. »

Caractéristiques techniques

• Modèle : QD580 Series
• Marque : MINNUO
• Diamètre max. pièce : 32 mm
• Longueur max. pièce : 260 mm
• Profondeur de rainure max. : 20 mm
• Poids max. pièce : 20 kg
• Axes : Commande CNC 5 axes simultanés
• Matériaux adaptés : Carbure et acier rapide (HSS)
• Applications typiques : Fabrication et réaffûtage d'outils complexes (outils à marches, fraises à billes, fraises profilées, forets)
• Bâti machine : Bâti mécanique rigide pour réduire les vibrations et assurer une stabilité maximale
• Commande : Système CNC intégré avec base de données d'outils et programmation paramétrique
