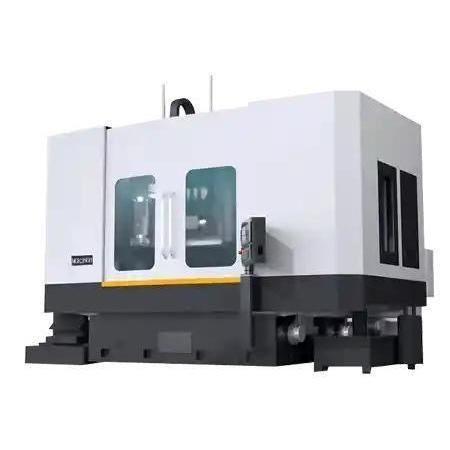

Rectifieuse cylindrique extérieure MGK2860

cylindrique intérieureplaneverticale

Présentation produit
La série MGK28 est une rectifieuse verticale CNC compacte et performante, conçue pour l'usinage de surfaces internes, externes et planes en une seule configuration. Sa structure rigide, ses meules céramiques (CBN ou diamant) et son automatisation intelligente permettent d'atteindre une grande précision, une excellente finition de surface et une productivité accrue.

Caractéristiques clés

• Structure intégrée rigide : Banc en fonte HT300 avec renfort intérieur à cinq nervures et traitement de détente des contraintes ; résistance à la flexion jusqu'à 4800 N/mm² pour une meilleure rigidité et atténuation des vibrations.
• Système de meule haute précision : Meule céramique liée avec abrasifs CBN ou diamant ; conception à pore alvéolaire pour améliorer l'évacuation des copeaux et réduire la chaleur de rectification d'environ 35 % ; équilibrage dynamique optimisé maintenant les vibrations ≤0,5 μm.
• Système de refroidissement de précision : Système de liquide de refroidissement à cinq niveaux régulés en pression offrant une stabilité de débit ±2 % ; buses 360° réglables augmentant la couverture de refroidissement de 55 % ; séparateur centrifuge brouillard d'huile intégré pour un environnement plus propre et une sécurité accrue.

Configurations recommandées

• Système de broche : Broches haute précision, moteurs de broche et systèmes de refroidissement ; système de réglage de la broche (tête de rectification réglable).
• Système d'avance et de table : Servomoteurs haute précision, vis à billes, guides linéaires, levage électrique de la table et contrôle des avances ; tables magnétiques ou systèmes de serrage mécanique selon les exigences des pièces.
• Système de refroidissement et d'évacuation des copeaux : Circulation et injection du liquide de refroidissement, dispositifs de filtration haute efficacité, convoyeurs d'évacuation des copeaux automatiques et bacs de collecte.
• Système électrique et d'automatisation : Systèmes de contrôle CNC et PLC, HMI, commande automatique de dressage, systèmes de chargement/déchargement automatiques et dispositifs de bridage des pièces.
• Système de meule et de tête de rectification : Dispositifs de réglage électrique de la meule et appareils de dressage, têtes de rectification réglables (horizontales ou verticales), systèmes d'équilibrage des meules.
• Positionnement de précision et suppression des vibrations : Systèmes de mesure laser/optique et capteurs de déplacement, dispositifs dynamiques de suppression et d'amortissement des vibrations.
• Sécurité et lubrification : Capots de protection, portes de sécurité, boutons d'arrêt d'urgence, systèmes de lubrification automatique et dispositifs de filtration.
• Outils de coupe et accessoires : Outils de dressage des meules et dispositifs de fixation des pièces.

Cas d'application

• Client : Fabricant de pièces automobiles de précision (Corée du Sud)
• Cas d'utilisation : Rectification plane et interne de disques de frein pour véhicules électriques
• Configuration : MGK28 configurée avec contrôle en cours de process, filtration magnétique du liquide de refroidissement et refroidisseur de broche
• Résultats : Tolérance dimensionnelle maintenue à ±0,003 mm ; finition de surface améliorée à Ra ≤0,45 μm ; temps de cycle réduit de 22 % grâce à la correction automatisée et au contrôle de la température
• Témoignage client : "La MGK28 combine précision et simplicité. Sa configuration verticale et la mesure en cours de process nous permettent de maintenir des tolérances très strictes avec une intervention opérateur minimale."

Caractéristiques / spécifications techniques

• Model (dénomination commerciale) : MGK2860 (MGK28 Series)
• Plage maximale de tournage de la pièce : φ750 mm
• Hauteur maximale de la pièce : 400 mm
• Diamètre de table (valeurs exemplaires du modèle) : φ600 mm
• Charge de la table : 600 kg
• Valeurs au niveau série (MGK28 Series) : Ø table max 1250 mm · Ø pièce max 1350 mm · Hauteur de rectification max 500 mm
• Matériau du banc : fonte HT300 avec renfort à cinq nervures
• Résistance à la flexion : jusqu'à 4800 N/mm²
• Types de meules : meule céramique liée avec abrasifs CBN ou diamant ; conception à pore alvéolaire
• Vibration dynamique (équilibrage de la meule) : ≤0,5 μm
• Système de refroidissement : liquide de refroidissement à cinq niveaux régulés avec stabilité de débit ±2 % ; buses 360° réglables ; séparateur centrifuge de brouillard d'huile
• Améliorations de processus typiques signalées : tolérance ±0,003 mm ; finition de surface Ra ≤0,45 μm ; réduction du temps de cycle ≈22 % avec automatisation et contrôle de la température
