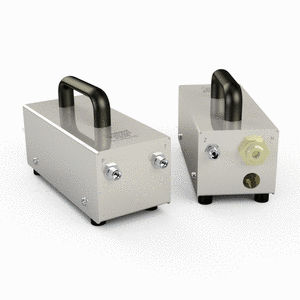

Multiplicateur de pression compact M-HC25

pour huile

Description Le M-HC25 est une unité compacte de champ pesant seulement 5,0 kilogrammes. Il est idéal pour l'usage dans un grand choix d'applications où la haute pression de construction et de maintien est exigée. Le M-HC25 incorpore une valve de contrepoids, qui laisse se déroule en avance rapide le mouvement d'un cylindre en dirigeant le plein écoulement d'admission pour passer directement par la section de propulseur jusqu'à ce que la pression réglée ait été atteinte. Alors la valve de contrepoids s'ouvre, et le propulseur démarre osciller. Le propulseur M-HC25 calera automatiquement quand le côté à haute pression H est atteint. Le propulseur compensera sans interruption la consommation pétrolière pour maintenir la haute pression. L'ajustement de la pression de débouché est effectué en variant la pression assurée. Un orifice facultatif peut être monté dans le propulseur pour ramener l'écoulement d'admission au maximum permis pour le rapport d'intensification a choisi. Fonctions L'opération de base est illustrée dans le diagramme de fonction. De l'huile est alimentée par la valve directionnelle (dans le système de client) au DANS le port, passant librement par les clapets anti-retour internes dans le côté à haute pression H. Quand de la pression de pompe est atteinte du côté à haute pression H, les clapets anti-retour internes se fermeront. La pression de fin sera réalisée par l'unité de oscillation de pompe OP. L'unité calera automatiquement quand le côté à haute pression H est atteint. Si une chute de pression du côté à haute pression existe en raison de la consommation ou de la fuite, la valve OP fonctionnera automatiquement pour maintenir la pression de fin.
