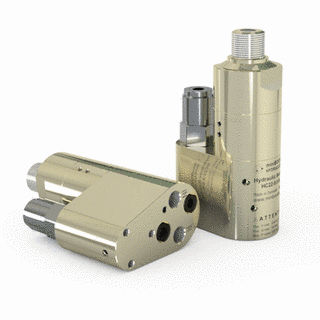

Multiplicateur de pression pour huile HC22

multiplicateur de pression pour huile
multiplicateur de pression pour huile
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Spécifications
pour huile
Pression

Min: 20 bar
(290 psi)

Max: 207 bar
(3 002 psi)

Débit

Min: 8 l/min
(2 us gal/min)

Max: 15 l/min
(4 us gal/min)

Description

Description Le HC22 est une unité compacte pesant seulement 2,3 kg. Il est idéal pour une utilisation dans une variété d'applications où la construction et le maintien d'une pression élevée est nécessaire. Le HC22 augmente la pression d'alimentation à une pression de sortie plus élevée et compense automatiquement la consommation d'huile pour maintenir la pression élevée. Le HC22 comprend un détendeur-régulateur de pression (PRV) pour contrôler la pression d'entrée de la section de surpression, et un orifice en option pour réduire le débit d'entrée au maximum autorisé pour le rapport d'intensification sélectionné. Le détendeur-régulateur de pression intégré (PRV) protège le surpresseur et l'outil haute pression contre une pression trop élevée. Il assure une haute pression stable indépendamment des variations de la pression dans la conduite du réservoir. Fonctions Le fonctionnement de base est illustré dans le diagramme fonctionnel. L'huile est acheminée par le distributeur (dans le système du client) vers l'orifice IN, circulant librement à travers le PRV (pos. 5) et les clapets anti-retour internes vers le côté haute pression H. Dans cette condition, le débit maximal à travers le booster est atteint, permettant une avance rapide. Lorsque la pression de la pompe est atteinte du côté haute pression H, les clapets anti-retour internes se ferment. La pression finale est obtenue par la pompe oscillante OP. L'appareil s'arrête automatiquement lorsque la pression finale du côté haute pression H est atteinte. S'il y a une chute de pression du côté haute pression due à la consommation ou à une fuite, la vanne OP fonctionne automatiquement pour maintenir la pression finale.

---
