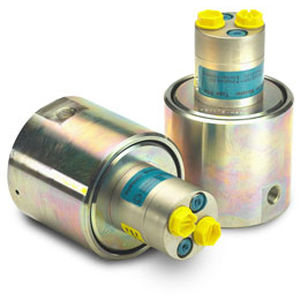

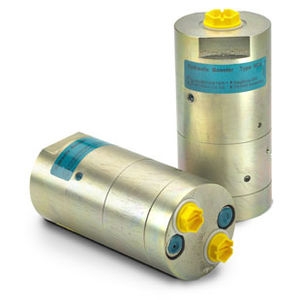

Mini-surpresseur oscillant HC3-C

à huile

Description Le HC3-C, une variante du HC3 destinée à des applications ayant de forts débits, assurant une réponse rapide grâce à une dérivation intégrée pouvant atteindre 50 l/min. Il s'agit d'une unité compacte ne pesant que 4 kg, conçue pour une utilisation sur les systèmes de manifold NG6 (D03). La pression de sortie maximum est de 500 bars sur les versions standard. Un ajustement de la pression de sortie est obtenu en variant la pression d'alimentation Fonctions Quand la pression de la pompe est atteinte du côté de l'orifice A, le clapet anti-retour (b) se ferme et l'huile s'écoule par l'orifice (a) jusqu'à la pompe alternative OP. La pression de sortie est atteinte par la pompe alternative OP. L'unité de pompage s'arrête automatiquement lorsque la pression de sortie est atteinte du côté haute pression. En cas de chute de pression du côté haute pression due à une consommation excessive ou à une fuite, la vanne OP entre automatiquement en action pour maintenir la pression de sortie.
