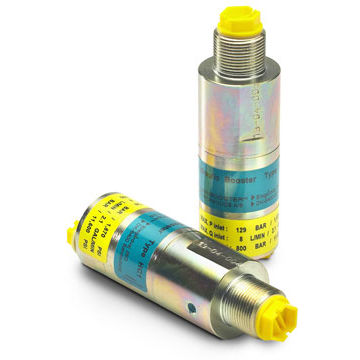

Mini-surpresseur oscillant HC1
à huile

mini-surpresseur oscillant
mini-surpresseur oscillant
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
oscillant
Fluide
à huile
Pression

Max: 207 bar
(3 002,3 psi)

Min: 20 bar
(290,1 psi)

Description

Description Avec son poids d'à peine 0,7 kg, le HC1 est le modèle de miniBOOSTER le plus compact. Il est parfaitement adapté aux applications pour lesquelles il convient d'installer le dispositif sur ou dans un outil, un générateur ou un autre appareil. Le HC1 multiplie la pression d'alimentation en produisant une pression de sortie plus élevée tout en compensant automatiquement la consommation d'huile pour garantir une pression élevée. La pression de sortie est ajustée en variant la pression d'alimentation . Fonctions Le principe de fonctionnement est présenté sur le schéma fonctionnel. L'huile est alimentée via une valve directionnelle CV vers l'orifice IN, circulant librement à travers les clapets anti-retour KV1, KV2 et DV vers le côté haute pression H. Dans ces conditions, le débit maximal à travers le multiplicateur est atteint, entraînant une sortie rapide du vérin. Lorsque la pression de la pompe est atteinte du côté haute pression H, les clapets KV1, KV2 et DV se ferment. La pression de sortie est atteinte par la pompe alternative OP. L'unité de pompage s'arrête automatiquement lorsque la pression de sortie est atteinte du côté haute pression H. En cas de chute de pression du côté haute pression due à une consommation excessive ou à une fuite, la vanne OP entre automatiquement en action pour maintenir la pression de sortie.

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de miniBOOSTER
