Système d'inclinaison électrique

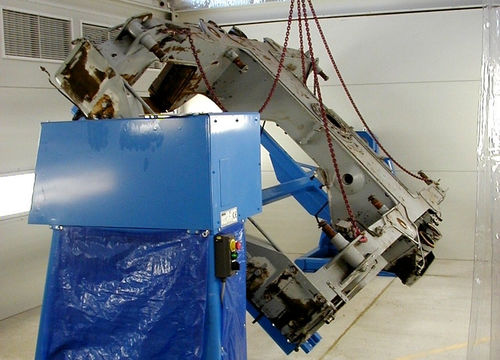

Différents types de bogies sont fixés sur ces dispositifs d'inclinaison personnalisés et, pendant le processus de peinture, ils sont inclinés de ± 45°. Ce dispositif est actionné hydrauliquement. Les positions d'arrêt sont protégées par un verrouillage mécanique, même en cas d'endommagement de la canalisation. Ce dispositif de rotation spécifique à l'application est également utilisé pour les tâches de maintenance, de nettoyage, de réparation et d'entretien. Structure du dispositif de basculement (ou de rotation) Le dispositif de basculement se compose latéralement de deux blocs de roulements, entre lesquels se trouve un cadre de montage. Sur le cadre de montage se trouvent 4 dispositifs de serrage sur lesquels le bogie est monté. Le dispositif est fixé au sol. Un bloc de roulement contient un entraînement largement dimensionné pour faire face aux centres de gravité des bogies qui peuvent ne pas être situés dans l'axe de rotation. Le côté entraînement est protégé par un capot de protection monté. Le bloc de roulements opposé peut être déplacé et bloqué sur des rails pour compenser les différentes longueurs des bogies. L'armoire de commande électrique et l'unité hydraulique avec la technologie des vannes sont situées sur un support à l'extérieur de la cabine de pulvérisation. Procédure/ Fonction Un palan approprié et 4 suspensions à câble sont nécessaires pour insérer le bogie dans le dispositif de basculement. Une fois que le cadre du bogie a été positionné exactement sur les 4 dispositifs de serrage, le cadre est fixé à l'aide de griffes de serrage. Le processus de basculement est initié par l'extension ou la rétraction d'un cylindre hydraulique. Lorsque la position de basculement est modifiée dans la direction souhaitée, le verrou est libéré et le processus de basculement commence. Lorsque le bogie est dans la position souhaitée, le verrouillage s'effectue.
