Circuit intégré puissance EMC1702-1

programmablede détection

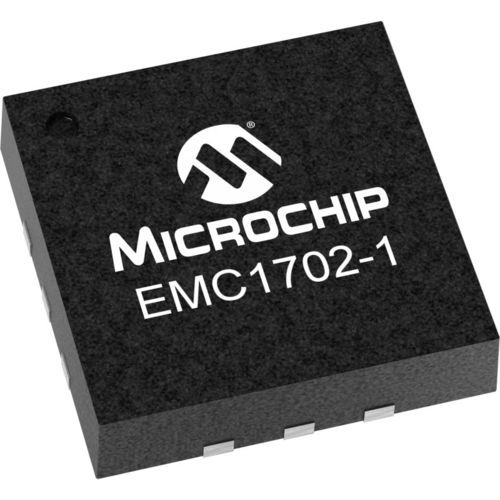

L'EMC1702 est un dispositif de détection de courant côté haute tension combiné à une mesure de température de précision. Il mesure la tension développée aux bornes d'une résistance de détection externe pour représenter le courant côté haute tension d'une batterie ou d'un régulateur de tension. Il mesure également la tension du bus et utilise ces valeurs mesurées pour présenter un calcul de puissance proportionnelle. L'EMC1702 contient un circuit de détection de crête bidirectionnel supplémentaire pour signaler les pics de courant instantanés avec une durée et un seuil d'amplitude programmables. Enfin, le EMC1702 comprend un canal de diode externe pour la mesure de la température ainsi qu'une diode interne pour les mesures de la température ambiante. La mesure de température comprend des fonctions avancées telles que la correction d'erreur de résistance (REC), la compensation bêta (pour prendre en charge les diodes de CPU nécessitant le modèle BJT/transistor, y compris les processeurs 45nm et 65nm), et la détection automatique du type de diode. La détection du courant et la surveillance de la température comprennent deux niveaux de protection : l'un qui peut être masqué et entraîne l'activation de la broche ALERT#, et l'autre qui ne peut pas être masqué et entraîne l'activation de la broche THERM#. Caractéristiques du produit Mesure bidirectionnelle du courant Mesure la tension du bus précision de mesure du courant de 1% Intégré sur 82ms à 2,6sec avec une résolution de 11 bits plage de tension du bus de 3V à 24V Calcul de la puissance proportionnelle Commandes logicielles pour programmer la durée et le seuil de magnitude Alimenté par le bus ou séparément pour un fonctionnement en basse tension Large plage de fonctionnement en température : -40°C à +85°C précision de 1°C (20°C < TDIODE < 110°C) avec une résolution de 0,125°C Réglage du facteur d'idéalité
