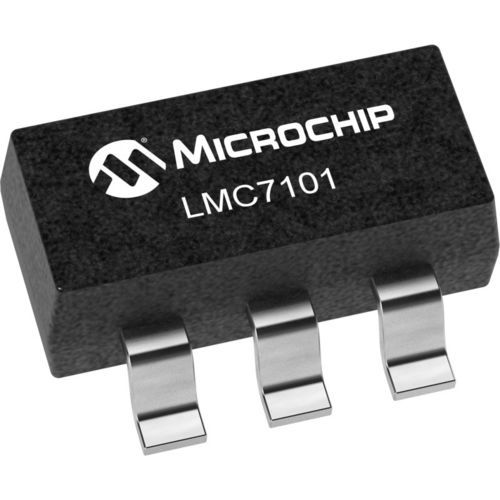

Circuit intégré amplificateur de puissance LMC7101

de courantde tensionopérationnel

Le LMC7101 est un amplificateur à bande passante de gain de 500 kHz conçu pour fonctionner à partir d'alimentations simples de 2,7 V à 12 V avec des performances garanties à des tensions d'alimentation de 2,7 V, 3 V, 5 V et 12 V. Le LMC7101 présente des performances d'entrée et de sortie rail à rail dans un boîtier SOT-23-5. La plage de mode commun d'entrée de cet ampli op inclut la masse et s'étend sur 300mV au-delà des rails d'alimentation. Par exemple, la plage de mode commun est de -0,3V à +5,3V avec une alimentation de 5V. Caractéristiques du produit Boîtier SOT-23-5 à faible encombrement Paramètres CMRR Min (dB) - 82 Protection EMI améliorée - Non Densité de bruit de tension d'entrée (nV/rt(Hz)) - 37 PM (deg) - 45 PSRR Min (dB) - 82 # par boîtier - 1 Vitesse de balayage (V/µs) - 0,3 Vos Max µV (microvolt) - 6000
