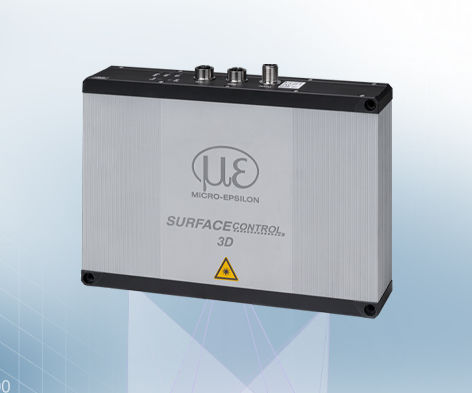

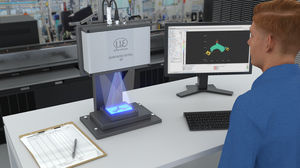

Profilomètre 3D surfaceCONTROL 3D 3560

pour mesure de planéitéde géométriepour mesure de planéité de surface

Présentation
Le surfaceCONTROL 3D 3560 est une plateforme de capteur 3D snapshot entièrement intégrée pour l'inspection en ligne. Il acquiert des mesures 3D pleine surface avec très haute densité de données et grande précision, offrant des temps d'acquisition et d'évaluation courts et des modes de sortie flexibles (SMART et 3D DATA).

Principaux bénéfices

• Précision élevée : répétabilité en Z jusqu'à 0,25 µm
• Acquisition 3D rapide à partir de 0,2 s pour des temps de cycle courts
• Densité de données importante : plus de 10 millions de points 3D par mesure
• Système tout‑en‑un SMART : capteur, évaluation intégrée et logiciel dans un seul appareil
• Sortie directe des valeurs de mesure pour l'automatisation en ligne
• Interfaces industrielles pour une intégration machine simplifiée

Modes SMART et 3D DATA
Mode SMART : l'évaluation s'exécute sur le contrôleur du capteur. Les programmes de mesure créés dans 3DInspect sont stockés sur le capteur et exécutés sans unité d'évaluation externe, permettant des évaluations OK/NOK et la sortie directe de valeurs vers le processus de production.

Mode 3D DATA : le capteur fournit des nuages de points 3D complets et calibrés pour un traitement haute résolution dans le logiciel client via Gigabit Ethernet et le SDK 3D de Micro‑Epsilon.

Fieldbus / Intégration
Le capteur prend en charge les bus de terrain industriels et interfaces d'automatisation pour une intégration directe en machine : PROFINET, EtherCAT et EtherNet/IP. Les valeurs de mesure et évaluations peuvent être transmises directement aux automates pour l'automatisation inline.

Champs de mesure (modèles / plages typiques)
SC3560-30-IE — z max. 130 ±6 mm ; xy max. 30,5 mm × 19,0 mm
SC3560-80-IE — z max. 130 ±20 mm ; xy max. 77,5 mm × 52 mm
SC3560-120-IE — z max. 206 ±35 mm ; xy max. 123,5 mm × 80 mm
SC3560-240-IE — z max. 440 ±100 mm ; xy max. 245 mm × 170 mm

Applications typiques

• Mesure de planéité sur toute surface (ex. connecteurs de charge)
• Détection de très faibles différences de hauteur sur PCB et géométries fines
• Détection de défauts sur composants de carrosserie automobile
• Contrôle qualité en ligne et inspections assistées par robot

Caractéristiques / spécifications techniques

• Répétabilité Z : jusqu'à 0,25 µm
• Résolution latérale : jusqu'à environ 8 µm (selon modèle)
• Temps d'acquisition : à partir d'environ 0,2 s (selon mode et champ)
• Densité de données : >10 millions de points 3D par mesure
• Modes : SMART (évaluation sur capteur) et 3D DATA (nuage de points calibré)
• Logiciel intégré : création de programmes via 3DInspect, exécution sur contrôleur de capteur
• Interfaces : PROFINET, EtherCAT, EtherNet/IP, Gigabit Ethernet
• SDK : Micro‑Epsilon 3D Sensor SDK pour intégration
• Variantes disponibles : SC3560-30-IE, SC3560-80-IE, SC3560-120-IE, SC3560-240-IE
