Capteur de vision 3D surfaceCONTROL 3D 2500

pour la reconnaissance d'objetspour la détection de présencepour détection de défauts

Description Le capteur 3D snapshot surfaceCONTROL 3D 2500 réalise des mesures 3D directes pour la géométrie, la forme et l'inspection de surface sur des surfaces à réflexion diffuse. Adapté à l'inspection automatisée inline, At-Line et en salle métrologique, il utilise la projection de lumière structurée (motif de franges) et transfère les images capturées au contrôleur externe SC2500 pour génération rapide de données 3D. Trois modèles couvrent différents champs de mesure.

Caractéristiques principales

• Grand champ de mesure pour pièces de grande taille : jusqu'à 650 x 495 mm
• Grande profondeur de plage de mesure : jusqu'à 300 mm
• Temps d'acquisition à partir de 0,5 s
• Répétabilité jusqu'à 3,0 µm ; précision maximale annoncée jusqu'à 0,5 µm
• Images traitées par un contrôleur externe pour obtention de données 3D
• Trois variantes de modèle pour couvrir différents champs de mesure
• Interfaces numériques (via contrôleur SC2500) : GigE Vision / GenICam
• Interfaces industrielles (via la passerelle 2D/3D) : Gigabit Ethernet (GigE Vision / GenICam), USB2.0, PROFINET, EtherCAT, EtherNet/IP

Contrôleur et logiciels

• Contrôleur : SC2500 pour une sortie de données rapide via Gigabit Ethernet
• 2D/3D Gateway II pour la connectivité sur bus de terrain industriels (EtherNet/IP, PROFINET, EtherCAT)
• Outils logiciels : 3DInspect, DefMap3D, InspectionTools pour mesure 3D et inspection de surface précises
• Compatibilité GigE Vision/GenICam et SDK complet pour intégration client

Exemples d'application

• Mesure 3D de géométrie et forme, inspection de surfaces diffusantes
• Contrôle qualité inline/At-Line, surveillance de production et automatisation
• Mesure sans contact dans des processus Stop & Go
• Inspection de la forme, de la position et des caractéristiques de surface

Caractéristiques / spécifications techniques

• Principe de mesure : projection de lumière structurée (3D snapshot)
• Champ de mesure max. : jusqu'à 650 x 495 mm (selon modèle)
• Profondeur de la plage de mesure : jusqu'à 300 mm
• Temps de capture : à partir de 0,5 s
• Répétabilité : jusqu'à 3,0 µm ; précision maximale annoncée jusqu'à 0,5 µm
• Contrôleur : SC2500 (sortie rapide des données)
• Interfaces : GigE Vision / GenICam (SC2500) ; GigE Vision / GenICam, USB2.0, PROFINET, EtherCAT, EtherNet/IP (2D/3D Gateway)
• Disponible en trois modèles pour couvrir différents champs de mesure

Images

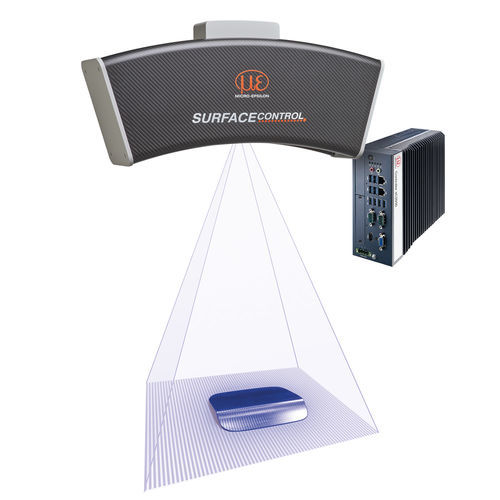

Images produit illustrant la capture du motif de franges, la visualisation 3D colorée dans le logiciel et la sortie rapide de données 3D.
