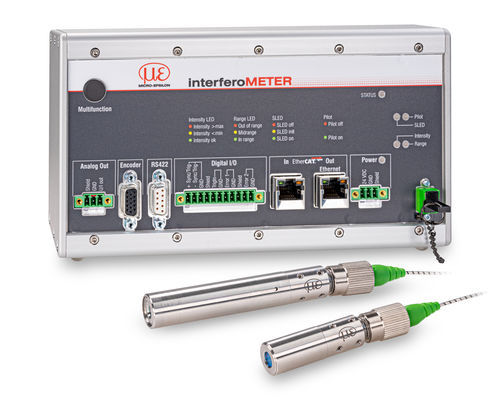

Interféromètre pour mesure de distance interferoMETER 5400-DS

optiquecompactà lumière blanche

Vue d'ensemble
L'interferoMETER IMS5400-DS est un interféromètre à lumière blanche pour la mesure absolue de distance et de déplacement en environnement industriel. Le système combine des mesures absolues à résolution nanométrique avec un écartement de base relativement important et prend en charge une évaluation multipeak pour les structures transparentes et multicouches.

Fonctions principales

• Mesures de distance absolues avec précision nanométrique, adaptées à l'inspection de profils en escalier
• Mesure multi-peak pour objets transparents (jusqu'à 14 valeurs de distance simultanées sur les modèles MP)
• Capteurs compacts et robustes, disponibles en option avec trajectoire de rayon à 90°
• Vitesse de mesure élevée jusqu'à 6 kHz pour les processus rapides
• Contrôleur robuste avec refroidissement passif et possibilité de montage sur rail DIN
• Configuration simple via interface web (aucune installation logicielle requise)
• Longueurs de câbles à fibres optiques jusqu'à 10 m pour séparation capteur/contrôleur
• Intégration industrielle flexible avec multiples interfaces et E/S

Fonctionnement / Performances
L'IMS5400-DS réalise des mesures de distance absolues avec résolution nanométrique et permet l'évaluation multipeak pour détecter plusieurs surfaces réfléchissantes dans des échantillons transparents ou stratifiés. Les débits de mesure élevés (jusqu'à 6 kHz) et un petit diamètre de spot (≈10 µm) permettent des mesures stables de profils et de détails fins, même sur des pièces en mouvement. Le contrôleur assure une opération stable grâce au refroidissement passif et à la compensation active de la température. La mise en service et le paramétrage s'effectuent via une interface web intuitive.

Caractéristiques techniques

• Principe de mesure : interférométrie à lumière blanche (mesure absolue de distance)
• Résolution/Précision : mesures absolues au niveau nanométrique ; linéarité typique ±50 nm (selon modèle)
• Capacité multipeak : jusqu'à 13–14 valeurs de distance simultanées (selon modèle)
• Fréquence de mesure : jusqu'à 6 kHz
• Diamètre du spot : typiquement ≈10 µm
• Écartement de base : relativement grand pour un capteur compact ; variantes 90° disponibles
• Contrôleur : boîtier métallique robuste, refroidissement passif, montage sur rail DIN ; fonctions d'évaluation intelligentes
• Configuration : interface web (aucun logiciel client requis)
• Interfaces : Ethernet, EtherCAT, RS422, sorties analogiques, entrée de synchronisation, E/S numériques, entrée encodeur ; PROFINET/EtherNet/IP via modules optionnels
• Séparation capteur-contrôleur : câbles à fibre optique jusqu'à 10 m
• Applications types : mesure de distance/déplacement haute précision, contrôle de profils, mesure d'épaisseur sur verre, intégration en ligne et en environnements propres/vide (variantes VAC/UHV disponibles)
