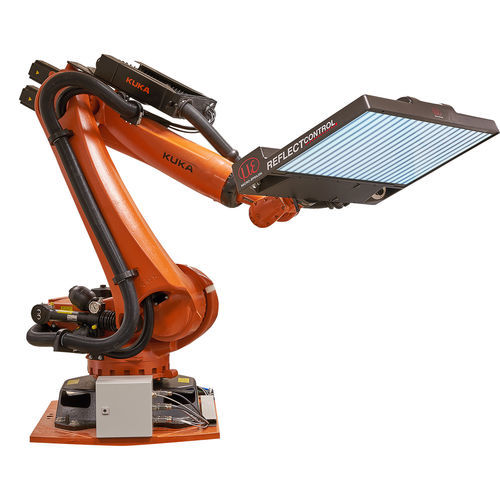

Profilomètre optique reflectCONTROL

3Dpour l'industrie automobile

Présentation
reflectCONTROL Automotive permet l’inspection entièrement automatique des carrosseries peintes via des cellules robotisées qui détectent, mesurent en 3D et classifient les défauts de peinture. Le système fournit des mesures précises et reproductibles et s’intègre à des équipements automatiques de traitement et de marquage pour un flux complet d’inspection et de post-traitement.

Fonctionnalités clés
reflectCONTROL Automotive réalise la détection des défauts sur l’ensemble de la surface et l’évaluation d’aspect avec une haute précision de positionnement, permettant une localisation exacte pour des retouches automatisées et des données qualité traçables.

Points forts

• Détection des défauts jusqu’au bord < 1 mm
• Mesure des bords de design et des toits à contraste
• Adaptation aux angles d’ouverture des composants mobiles (portes, trappes)
• Large zone de mesure > 98 % de la surface externe
• Haute précision de positionnement des défauts
• 2-en-1 : détection des défauts et évaluation d’aspect

Performances
Le système atteint un taux de détection > 98,5 %, reproductible quel que soit la couleur de la carrosserie. Il couvre une grande surface et détecte de petits défauts proches des bords tout en conservant une grande répétabilité.

Reconstruction 3D et données
La reconstruction 3D unique attribue hauteur, profondeur et volume à chaque défaut. Les données de mesure sont exportées au format XML pour intégration aux systèmes qualité et traçabilité utilisateur.

Évaluation d’aspect
L’évaluation d’aspect s’effectue à partir des images capturées sans matériel additionnel. L’évaluation non contact est intégrée, répétable et permet de définir un nombre illimité de positions de mesure pour une couverture complète de la surface.

Automatisation et intégration
La solution s’intègre aux systèmes de traitement et de marquage robotisés pour constituer une chaîne entièrement automatisée, de la détection au post-traitement automatique (ex. ponçage robotisé), appuyée par une haute précision de positionnement pour les opérations en aval.

Caractéristiques techniques

• Produit : reflectCONTROL Automotive (système d’inspection de surface automatisé pour carrosseries peintes)
• Capacité de détection : défauts < 1 mm près des bords
• Couverture de mesure : > 98 % de la surface extérieure
• Taux de détection : > 98,5 % (typique)
• Fonctions : détection de défauts, mesure 3D, classification, évaluation d’aspect intégrée
• Sorties 3D : hauteur, profondeur, volume par défaut
• Export des données : sortie XML compatible systèmes qualité
• Intégration : systèmes robotisés, traitement et marquage automatiques ; prise en charge du post-traitement automatique
• Évaluation d’aspect : image non contact, sans matériel additionnel
