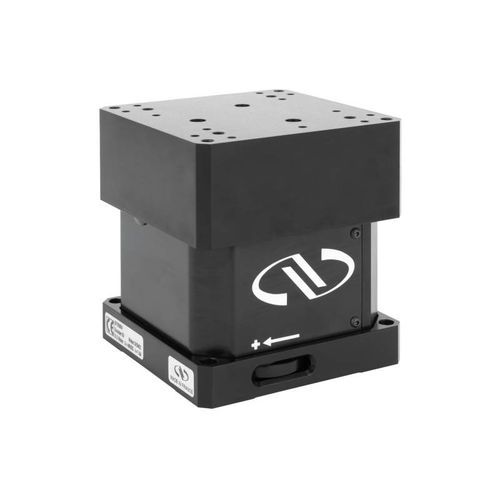

Platine de positionnement verticale GTS series
à moteur linéairemono-axeà rouleaux croisés

platine de positionnement verticale
platine de positionnement verticale
platine de positionnement verticale
platine de positionnement verticale
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Orientation
verticale
Type
à moteur linéaire
Nombre d'axes
mono-axe
Autres caractéristiques
de précision, compacte, aluminium, à grande vitesse, à profil plat, à course longue, à rouleaux croisés
Course

30 mm, 70 mm
(1,181 in, 2,756 in)

Vitesse

5 m/s, 10 m/s
(16,4 ft/s)

Description

Les platines de la série GTS-V offrent la plus grande plage de déplacement, la plus grande vitesse et la meilleure précision et répétabilité par rapport aux autres platines verticales. Son profil bas et ses capacités de mouvement de haute précision font de cette platine un excellent choix pour des applications telles que l'inspection de plaquettes de semi-conducteurs, la nanotechnologie, l'alignement automatisé de dispositifs, la métrologie et les processus de contrôle de la qualité. -30 ou 70 mm de déplacement vertical de précision dans une unité compacte -Accès sans entrave à la charge utile, quelle que soit la direction -Mouvement sans ondulation et précision exceptionnelle de la trajectoire grâce aux roulements à rouleaux croisés verticaux anti-recul -Sensibilité élevée, excellente répétabilité et précision de mouvement élevée grâce à un code linéaire intégré Guidage vertical direct Le mouvement vertical de haute précision est obtenu grâce à un système de guidage vertical direct composé de paires appariées de roulements à rouleaux croisés anti-fluage pour le GTS30V et de roulements à billes à recirculation pour le GTS70V. Ces guides linéaires ont été choisis pour offrir la trajectoire la plus droite, un mouvement régulier et précis et un fonctionnement robuste à long terme. De plus, les roulements à rouleaux croisés du GTS30V présentent l'avantage supplémentaire d'un mouvement plus silencieux et sans ondulation, ce qui est important dans les applications de niveau métrologie. Chaîne cinématique à haut rendement Un moteur à courant continu replié avec une vis-mère rectifiée avec précision et à faible frottement assure un mouvement ultra-doux, même à des charges élevées. Une courroie de réduction entre le moteur et la vis-mère augmente le couple de sortie disponible et réduit la sensibilité du servo, garantissant un MIM de 100 nm.

---
