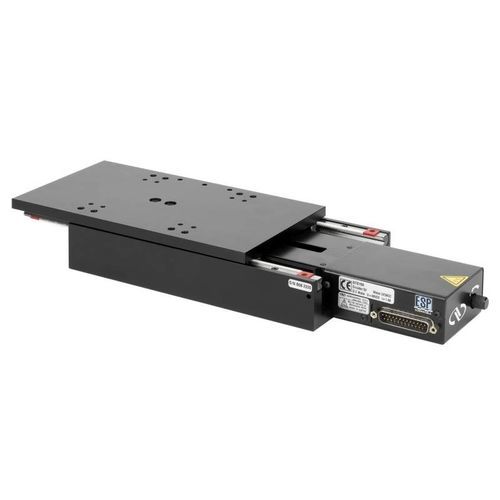

Platine de positionnement linéaire GTS series

à moteur linéairemono-axeà rouleaux croisés

Les platines de translation linéaire à moteur CC à couple élevé GTS combinent la rectitude et la planéité des platines à roulements croisés avec la précision et la répétabilité améliorées des platines haut de gamme. Elles offrent des solutions de haute performance pour des applications telles que le balayage de surface, le test et l'étalonnage, l'alignement et la fixation de composants optiques et les lignes à retard optiques. Roulements à rouleaux croisés anti-fluage pour une rectitude et une planéité exceptionnelles L'encodeur intégré garantit un mouvement extrêmement répétable et précis L'entraînement par vis à billes à faible friction minimise les effets de collage et de glissement Résistance et stabilité à long terme Plug and Play - compatible ESP Caractéristiques Rétroaction précise du codeur L'utilisation d'une échelle optique d'une résolution exceptionnelle de 50 nm, montée au centre de la platine, permet d'atténuer les erreurs induites par le système d'entraînement. La conception de la tête de lecture fixe réduit les problèmes liés aux câbles internes mobiles. Résistance et stabilité à long terme Les platines GTS sont usinées à partir d'aluminium 7075 sans contrainte pour une résistance et une stabilité à long terme. Toutes les surfaces critiques de l'étage sont soumises à de multiples processus d'usinage et à un meulage de précision sous un contrôle strict de la température et de la qualité. La conception avancée du corps asymétrique avec une précharge flexible définie fournit des résultats cohérents à des températures variables et est très peu sensible aux surfaces de montage non idéales. Le chariot en forme de T, très fin et souple, a été optimisé pour différentes conditions de charge, y compris les configurations XY, et pour offrir une capacité de charge verticale élevée. Roulements à rouleaux croisés anti-fluage Pour garantir un contrôle de trajectoire très précis, les platines GTS sont équipées de paires appariées de roulements à rouleaux croisés anti-fluage, les meilleurs de leur catégorie.
