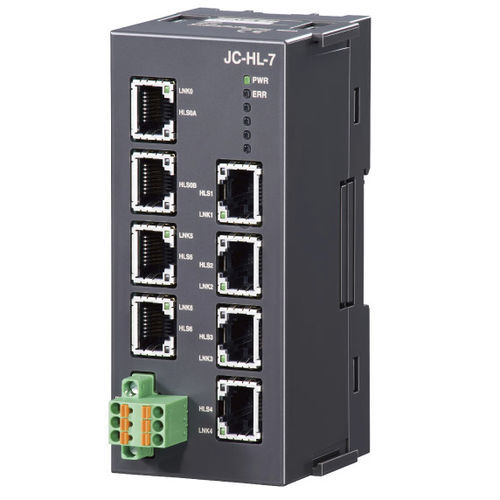

Module de système hub JC series

Le module HUB prolonge la longueur totale du câble réseau et du câble de dérivation HLS est l'abréviation de "Hi-speed Link System" de Step Technica Co, Ltd. *1. La distance de transmission maximale entre le module maître et le module HUB, le module HUB et le module HUB, le module HUB et le module esclave est la suivante. 100 m à 12 Mbps, 200 m à 6 Mbps et 300 m à 3 Mbps. *2 Veillez à connecter HLS0A/HLS0B du côté de l'hôte. *3 La résistance de terminaison doit être activée pour les modules aux deux extrémités de la ligne de communication. La résistance de terminaison est incorporée dans le port côté alimentation du module HUB. Exemples de configuration du système (utilisation de CUnet) *1. La distance de transmission maximale entre le module E/S CUnet et le module HUB, le module HUB et le module HUB est la suivante. 100 m à 12 Mbps, 200 m à 6 Mbps et 300 m à 3 Mbps. *2. Veillez à connecter CU0A/CU0B du côté de l'hôte. *3. La résistance de terminaison doit être activée pour les modules aux deux extrémités de la ligne de communication. La résistance de terminaison est incorporée dans le port côté alimentation du module HUB.
