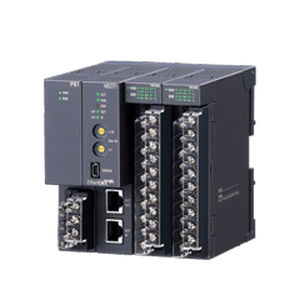

Module réseau Modbus TCP R30 series

EthernetModbus TCPCC-Link

Taille compacte Bus à grande vitesse Large choix de modules d'E/S et de modules de réseau Configurations de base Emplacements des modules Montez le module d'alimentation et le module réseau sur les emplacements dédiés (PWR et COM), et ne les montez pas sur les emplacements E/S. L'emplacement PWR se trouve à l'extrémité gauche et l'emplacement COM se trouve immédiatement à droite de l'emplacement PWR. Les emplacements d'E/S sont numérotés dans l'ordre croissant à partir de celui qui se trouve immédiatement à droite du module de réseau (emplacement 1, emplacement 2...). Un code indiquant le numéro de l'emplacement d'E/S est attribué à chaque emplacement d'E/S et les données d'E/S sont attribuées dans l'ordre de ce code. Lorsqu'un emplacement d'E/S est vacant, des données vierges sont envoyées ou reçues vers/depuis l'automate, etc. Consommation de courant Le module réseau et les modules E/S fonctionnent avec une alimentation d'environ 21 V CC via le module d'alimentation. La consommation totale de courant du module de réseau et des modules d'E/S ne doit pas dépasser le courant de sortie nominal maximal du module d'alimentation. Si la consommation totale de courant dépasse la capacité du module d'alimentation, modifiez la combinaison des modules E/S ou réduisez le nombre de modules E/S.
